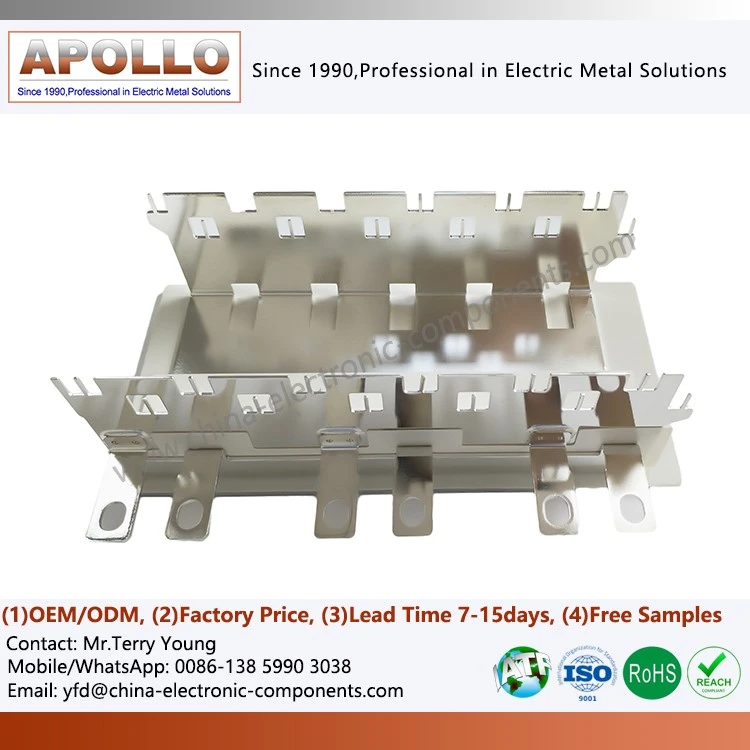

Sammelschiene aus verzinntem Kupfer für Elektrofahrzeuge
Produktbeschreibung
Im sich schnell entwickelnden Bereich der Elektrofahrzeuge (EVs) und Hochleistungsenergiespeichersysteme werden an Stromverteilungskomponenten immer strengere Anforderungen an elektrische Leistung, Zuverlässigkeit und Umweltanpassungsfähigkeit gestellt. Unsere verzinnte Kupfersammelschiene für Elektrofahrzeuge wurde speziell entwickelt, um diese Anforderungen in Hochspannungsbussystemen, Batteriemodulverbindungen und Ladeinfrastruktur an Bord von Fahrzeugen zu erfüllen. Diese aus hochwertigem Kupfersubstrat gefertigte und mit einem Präzisionsverzinnungsprozess behandelte Sammelschienenlösung bietet hohe Leitfähigkeit, stabile Stromführungsfähigkeit, außergewöhnliche Korrosionsbeständigkeit und hervorragende Schweißbarkeit. Ob in Batteriepacks, BMS (Batteriemanagementsystemen), Ladestationen oder Hochspannungsverteilungsbaugruppen eingesetzt, die Automotive BusBar PET Insulation bietet Ingenieuren und Beschaffungsfachleuten eine äußerst zuverlässige elektrische Verteilungskomponente, die auf Anwendungen in Automobilqualität zugeschnitten ist.
Produktmerkmal
Material & Untergrund
- Als Kernleiter dient hochreines Elektrolytkupfer (z. B. T2, C1100) oder sauerstofffreies Kupfer (OFC), das einen niedrigen spezifischen Widerstand und eine hervorragende Wärmeleitfähigkeit bietet.
- Auf dem Kupfersubstrat wird durch kontinuierliches automatisches Galvanisieren eine Zinnschicht aufgebracht (typische Dicke: 5–20 µm).
Elektrisches Verhalten
- Die Verzinnung-bewahrt den hohen IACS-Prozentsatz (International Annealed Copper Standard) des Leiters-typischerweise größer oder gleich 97 %-und stellt sicher, dass die Stromflussfähigkeit-effektiv erhalten bleibt.
- Der Kontaktwiderstand wird erheblich reduziert, wodurch die Verbindungsintegrität verbessert und der Spannungsabfall unter Last minimiert wird.
Korrosion und Umweltbeständigkeit
- Die Zinnschicht bildet eine Barriere gegen Oxidation, schwefelhaltige Atmosphären und Feuchtigkeit und verlängert dadurch die Lebensdauer des Leiters.
- Nachgewiesene Eignung für EV- und Energiespeicherumgebungen, in denen Feuchtigkeit, Temperaturschwankungen und Vibrationen stark sein können.
Fertigungsflexibilität
- Die Automotive BusBar kann in Breite, Dicke, Lochmuster, Biegeform (L/U-Form) und Oberflächenmarkierung individuell angepasst werden, um sie an das Modul- oder Fahrzeugsystemlayout anzupassen.
- Die Oberflächenbeschaffenheit ist sauber, glatt und bereit für Schweiß- oder Schraubverbindungen, wodurch die Effizienz der nachgelagerten Montage verbessert wird.
Montage- und Installationsbereit
- Hervorragende Benetzbarkeit und Lötbarkeit dank der Verzinnung, wodurch sich das Bauteil besonders für automatisierte oder halbautomatisierte Produktionslinien in der Elektrofahrzeugfertigung eignet.
- Geeignet für die Massenfertigung, logistikfreundliche{1}}Verpackung und geeignet für Hochgeschwindigkeits-Produktionslinien.
Hervorragende Herstellungsprozesse
Materialauswahl
Als Substrat wird hochreines Kupfer (z. B. T2, C1100 oder sauerstofffreies Kupfer) ausgewählt, um eine hervorragende Leitfähigkeit und thermische Leistung zu gewährleisten.
01
Präzises Schneiden und Formen
Das Substrat wird auf exakte Abmessungen bearbeitet, gestanzt, lasergeschnitten oder CNC-bearbeitet und dann in die erforderliche Form für das BusBar-Automobil gebogen oder gefaltet, um die korrekte Passung in das Fahrzeug- oder Modullayout sicherzustellen.
02
Oberflächenreinigung und Vorbehandlung
Vor dem Galvanisieren wird der Kupferkörper einer gründlichen Reinigung (z. B. Säurebeizen, Entfetten) und der Entfernung der Oxidschicht unterzogen, um einen optimalen Oberflächenzustand für die Zinnhaftung zu erreichen.
03
Verzinnung
Die Sammelschiene der Autobatterie wird einer Galvanisierung oder Feuerverzinnung unterzogen, um eine gleichmäßige Zinnschicht (typischerweise 5–20 µm) abzuscheiden, die die Lötbarkeit und Korrosionsbeständigkeit verbessert und gleichzeitig die elektrische Leistung beibehält.
04
Anwendungsvorteil
Fahrzeugstromverteilung
In Batteriemodulen oder HV-Verteilerkästen von Elektrofahrzeugen dient die Automotive Ground Bus Bar als Rückgrat und bietet minimalen Spannungsabfall, hohe Stromkapazität und stabile Leistung bei dynamischer Belastung.
Lade- und Energiespeichersysteme.-
In Hochspannungsladestationen oder Energiespeicherschränken unterstützt diese Sammelschiene wiederholte Ein-/Aussteckzyklen sowie Umgebungen mit hoher Temperatur und Luftfeuchtigkeit und muss eine langfristige Zuverlässigkeit - genau in den Kontexten bieten, für die das Produkt entwickelt wurde.
Zukunftssicher-für Hochleistungssysteme-
Obwohl sie auf EV-Anwendungen ausgerichtet ist, bietet die Sammelschiene aus verzinntem Kupfer für EV auch Potenzial für den Schienenverkehr, USVs oder große Energiespeichersysteme, in denen hohe Ströme und raue Umgebungsbedingungen herrschen.
