EV-Sammelschiene
Produktbeschreibung

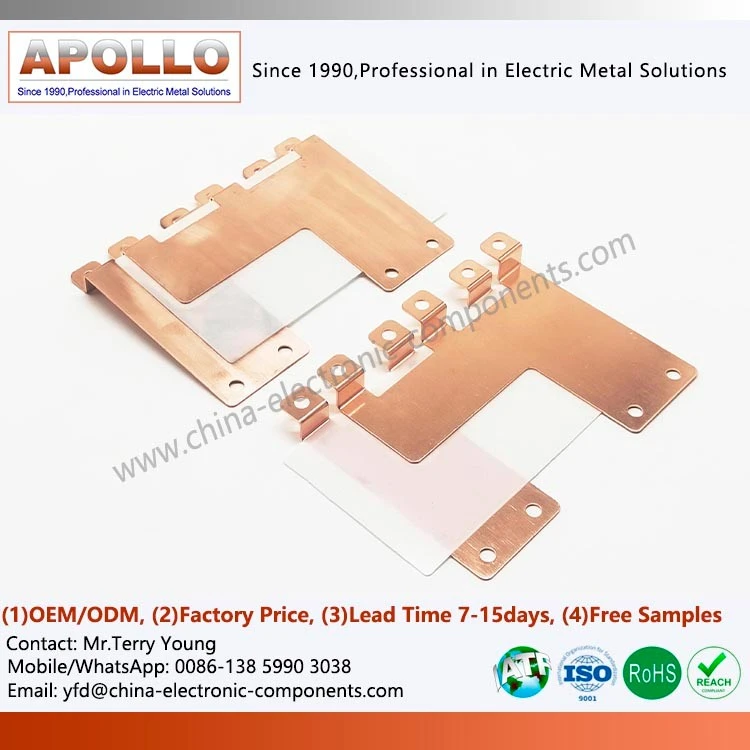

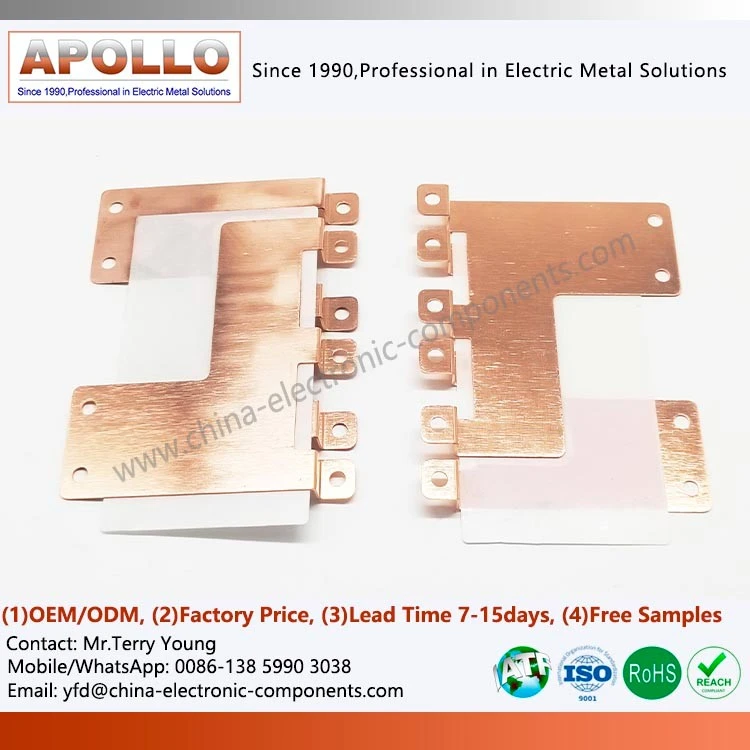

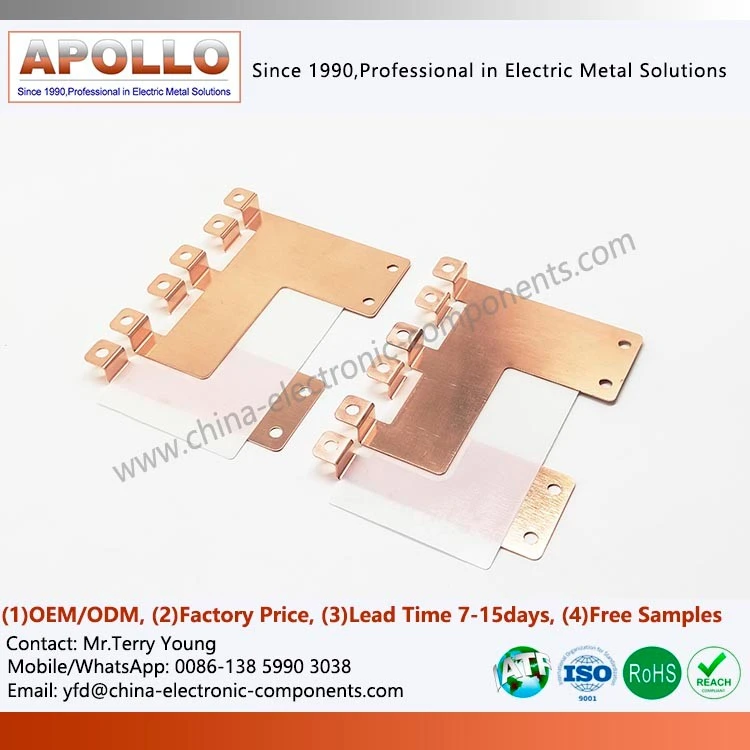

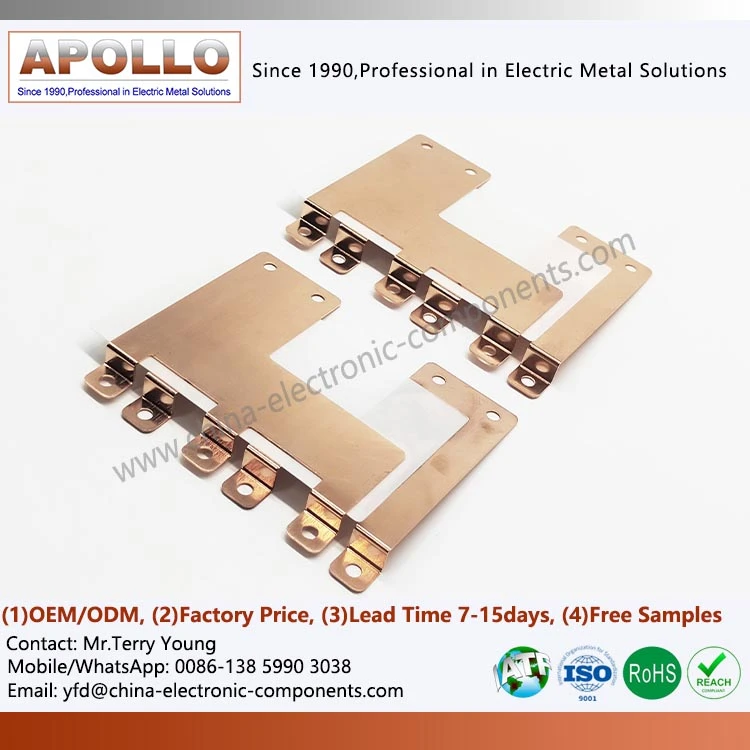

EV BusBar PET-isolierte Folienkondensator-Sammelschienen sind elektrische Verbindungskomponenten, die leitfähige Sammelschienen und Isolationsschichten in einem einzigen Design integrieren. Durch eine präzise Laminierungsstruktur aus mehreren Schichten Kupfer- (oder Aluminium-)Leitern und Polyesterfolie (PET) erreichen sie:
Hohe Strombelastbarkeit: Unterstützt Dauerströme von bis zu Hunderten von Ampere und erfüllt die strengen Leistungsdichteanforderungen von Elektrofahrzeugen und Energiespeichersystemen.
Hervorragende elektrische Isolationsleistung: Die PET-Isolierschicht verfügt über eine hervorragende Durchschlagsfestigkeit und Spannungsfestigkeit und verhindert so wirksam Lichtbogen- und Durchschlagsrisiken.
Kompaktes und modulares Design: Im Vergleich zur herkömmlichen Kabelverkabelung ist die Verbindungsstruktur der Folienkondensator-Sammelschiene für HEV-/EV-Motorsteuergeräte kompakter, weist eine bessere Wärmeableitung auf und ist einfacher zu montieren.
Design mit geringer Induktivität: Durch eine rationelle Stapel- und Anordnungsstruktur wird die parasitäre Induktivität reduziert, wodurch die Hochfrequenz-Reaktionsleistung des Systems verbessert wird.
Materialvorteile: Eine perfekte Kombination aus hoher Leitfähigkeit und hoher Isolierung
1. Leitfähige Schichtmaterialien

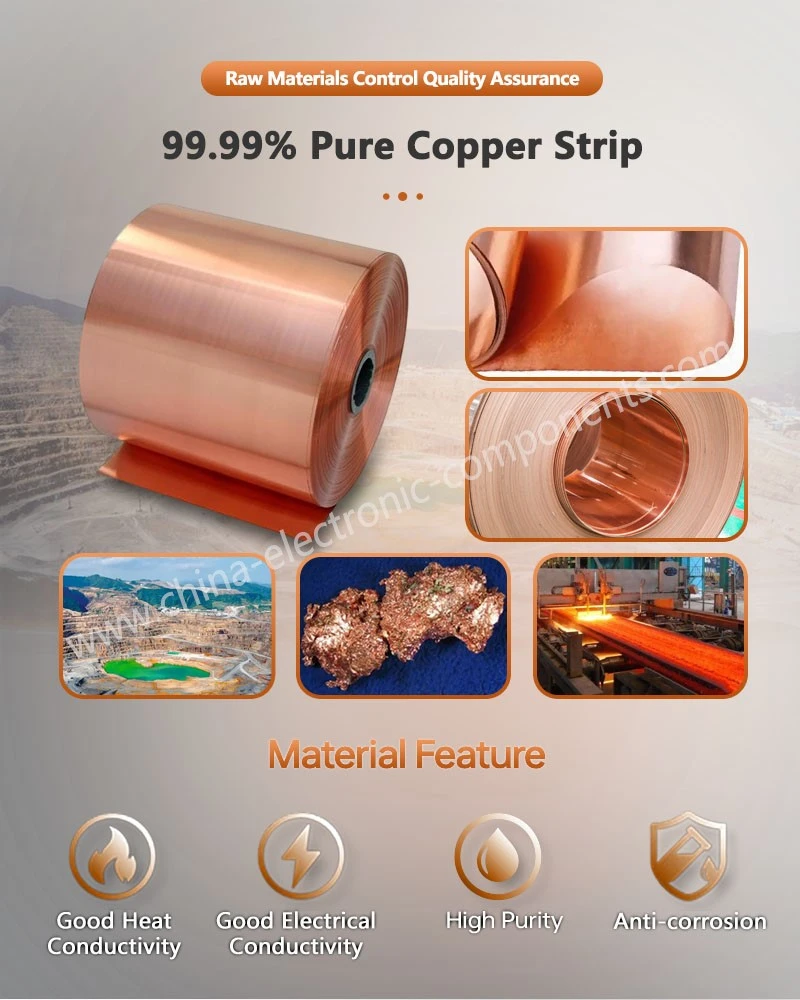

Hoch{0}reines Kupfer (T2 / C1100): Hervorragende Leitfähigkeit, gewährleistet eine geringe-Leistungsübertragung und einen hohen-Wirkungsgrad; Die Oberfläche kann zum Schutz vor Oxidation mit Verzinnung, Vernickelung, Versilberung usw. behandelt werden.
Hochleistungsaluminium (1060/6061): Ideal für leichte Designanforderungen, wobei Leitfähigkeit und strukturelle Festigkeit in Einklang gebracht werden.
2. Dämmschichtmaterialien
PET-Isolierfolie (Polyethylenterephthalat): Hohe Spannungsfestigkeit, Durchschlagspannung bis zu mehreren Kilovolt;
Ausgezeichnete mechanische Festigkeit und Reißfestigkeit;
Hervorragende thermische Stabilität (langfristige Betriebstemperatur bis zu 125 Grad);
Hervorragende Dimensionsstabilität und Feuchtigkeitsbeständigkeit.
3. Materialverbindungstechnologie

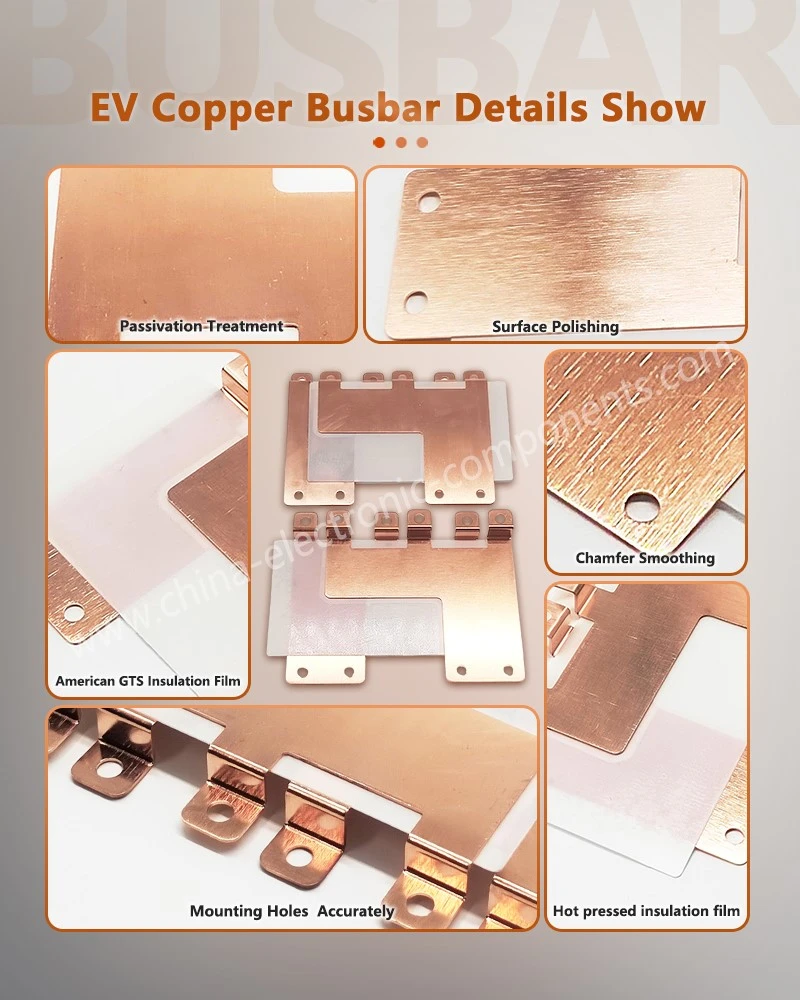

Mithilfe eines Heißpress-Verbundlaminierungsprozesses werden die leitfähige Schicht und die PET-Isolierschicht fest miteinander verbunden und bilden eine stabile mehrschichtige Verbundstruktur mit ausgezeichneter mechanischer Festigkeit, Biegefestigkeit und Isolationszuverlässigkeit.
Fertigungsvorteile: Komplette-Fähigkeiten von der Präzisionsbearbeitung bis zur Systemanpassung
Präzise CNC-Bearbeitung und Laserschneiden
Durch den Einsatz fortschrittlicher CNC-Bearbeitungsgeräte wird ein hochpräzises Schneiden und Bohren der Leiterschicht erreicht, wodurch sichergestellt wird, dass die Maßtoleranzen innerhalb von ±0,05 mm liegen. Die Laserschneidetechnologie wird eingesetzt, um thermische Verformung zu vermeiden und die Konturgenauigkeit und Kantenglätte der Kupfersammelschiene für DC-Link-EV-Folienkondensatoren zu gewährleisten.
Automatisierter Laminierungs- und Filmanwendungsprozess
Die PET-Isolierschicht wird mit vollautomatischen Anlagen laminiert, was zu einer glatten, blasenfreien Oberfläche führt. Die Laminierung und Aushärtung bei hoher-Temperatur sorgt für Haftfestigkeit und Isolationsintegrität.
Strenge Elektro- und Isolationsprüfungen
Jede Kupfersammelschiene für Kondensatoren für Elektrofahrzeuge wird vor Verlassen des Werks einer Isolationswiderstandsprüfung, einer dielektrischen Spannungsfestigkeitsprüfung und einer Durchgangsprüfung unterzogen, um sicherzustellen, dass das Produkt den hohen Sicherheitsstandards der neuen Energiebranche entspricht.
Anpassungs- und Modularisierungsmöglichkeiten
Kupfer-Sammelschienen für Hybrid-Elektrofahrzeuge. Die Form, die Anzahl der Schichten und die Isolationsmethoden des Folienkondensators werden entsprechend den Schaltungszeichnungen und dem Installationsraum des Kunden angepasst und unterstützen so schnelles Prototyping und Massenproduktion, um OEM/ODM-Projektanforderungen zu erfüllen.
Produktvorteile: Balance zwischen Leistung, Sicherheit und Zuverlässigkeit
| Kernvorteile | Erläuterung |
| Hohe Strombelastbarkeit | Hochreine Filmkondensator-Kupfersammelschienen für Elektrofahrzeuge bieten eine hohe Stromübertragungseffizienz und einen extrem niedrigen Widerstand, wodurch Energieverluste effektiv reduziert werden. |
| Hervorragende Isolierung und Schutz | Die PET-Isolierschicht zeichnet sich durch eine hohe Durchschlagsfestigkeit und hervorragende Temperaturbeständigkeit aus und sorgt so für Sicherheit und Zuverlässigkeit. |
| Kompakte Struktur und einfache Installation | Die modulare Kupfersammelschiene für DC-Link-Leistungselektronikkondensatoren reduziert die Komplexität der Verkabelung und verbessert die Effizienz der Systemmontage. |
| Starke Korrosionsbeständigkeit und Umweltbeständigkeit | Die Oberflächengalvanisierungsschicht und die PET-Beschichtung verhindern wirksam Oxidation, Feuchtigkeit und Salzsprühkorrosion. |
| Hohe Konsistenz und Rückverfolgbarkeit | Eine umfassende Qualitätskontrolle während des gesamten Prozesses gewährleistet eine gleichbleibende Leistung zwischen den Chargen. |
