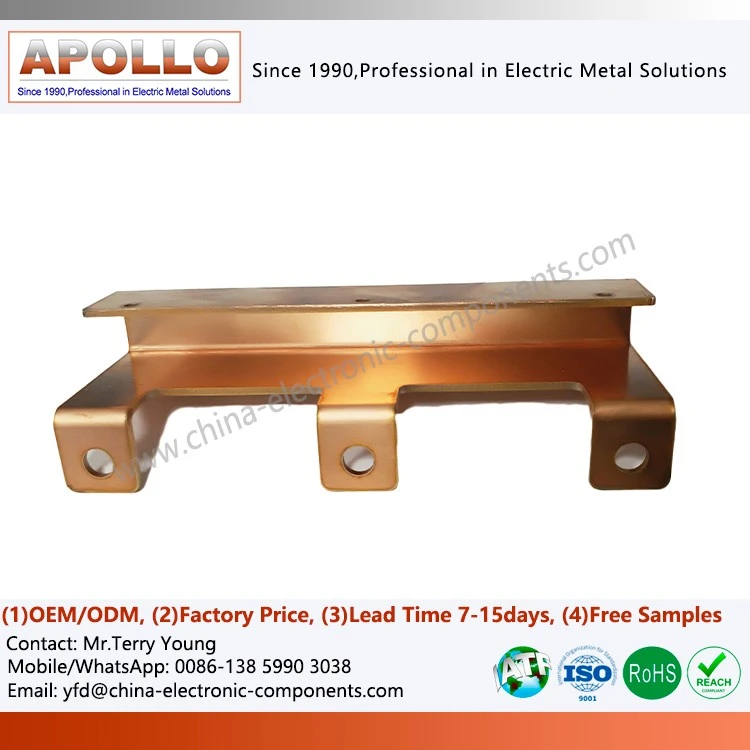

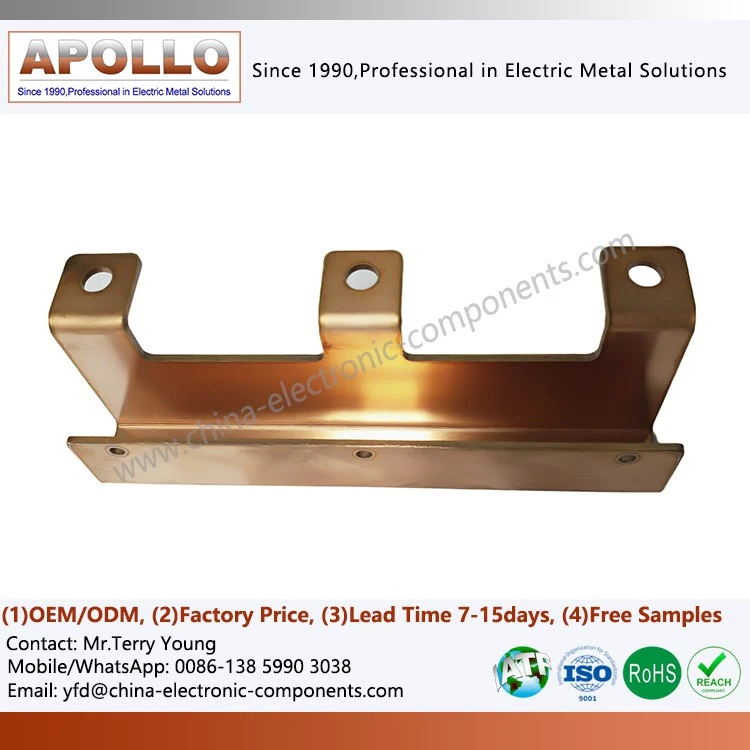

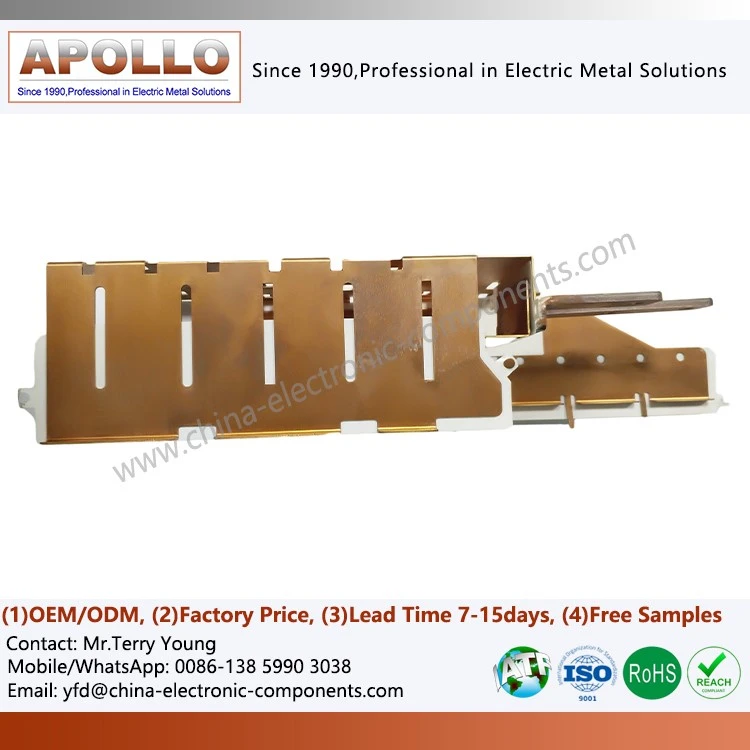

Sammelschiene für Leistungskondensator
Produktbeschreibung
Sammelschienen für Leistungskondensatoren sind wesentliche leitfähige Komponenten, die Leistungskondensatorbänke mit dem Hauptstromkreissystem verbinden. Sie spielen eine entscheidende Rolle bei der Energieübertragung, -verteilung und dem Stromausgleich in Umgebungen mit hoher Spannung und hohem Strom. Sie erfordern nicht nur eine hervorragende Leitfähigkeit und mechanische Festigkeit, sondern auch Wärmeableitung, Korrosionsbeständigkeit und elektrische Sicherheit.
In modernen Stromversorgungssystemen, der Netzintegration erneuerbarer Energien, Energiespeichergeräten und Hochspannungskompensationsgeräten wirkt sich die Sammelschienenkonstruktion direkt auf die Systemeffizienz und -stabilität aus. Unsere Leistungskondensator-Sammelschienen unterliegen einem strengen leitfähigen Strukturdesign und einer optimierten Oberflächenbehandlung, um geringe Verluste, einen geringen Temperaturanstieg und eine hohe Zuverlässigkeit im Langzeitbetrieb zu gewährleisten.
Produktmerkmale und Leistungsvorteile
1. Hohe Leitfähigkeit und geringer Leistungsverlust
Die Sammelschienen-Elektrofahrzeuge bestehen aus hochreinem Elektrolytkupfer (größer oder gleich 99,9 %) oder einer Aluminiumlegierung, was eine hervorragende Leitfähigkeit gewährleistet. Die präzise Berechnung der Querschnittsfläche und das Stromverteilungsdesign sorgen für eine gleichmäßige Stromdichteverteilung, wodurch Widerstandsverluste und Temperaturanstiege effektiv reduziert und so die Systemeffizienz verbessert werden.
2. Optimierte Wärmeableitung und Isolationsstruktur
Um den kompakten Innenraum und die konzentrierte Wärmeerzeugung von Leistungskondensatoren zu gewährleisten, nutzen die Sammelschienen für Elektrofahrzeuge ein mehrschichtiges laminiertes Design oder eine geschlitzte Wärmeableitungskanalstruktur, um die Luftstromeffizienz deutlich zu verbessern. Die Isolierschicht besteht aus hoch{2}}dielektrischem-Polyimid (PI), einer Epoxidpulverbeschichtung oder PET-Isolierplatten, die Hitzebeständigkeit, Spannungsbeständigkeit und Kriechstromfestigkeit bieten und einen sicheren Betrieb in Umgebungen mit hohen{4}Temperaturen und hoher-Luftfeuchtigkeit gewährleisten.
3. Verbindungsprozess mit hoher -Zuverlässigkeit
Wir bieten verschiedene Anschlussmöglichkeiten an:
Silberlöten und Kupferlöten: Gewährleistet einen geringen Kontaktwiderstand und eine hohe mechanische Festigkeit;
Bolzen-{0}}Verbindung: Einfache Installation und Wartung.
Versilberte Anschlussstruktur: Verbessert die Kontaktstabilität und verhindert Oxidation.
Alle Schweiß- und Montageprozesse entsprechen den IEC- und GB/T-Standards für elektrische Verbindungen und gewährleisten so eine zuverlässige und langfristige Kontaktstabilität.
4. Oberflächenbehandlung und Korrosionsbeständigkeit
Um Oxidations-, Feuchtigkeits- und elektrochemische Korrosionsprobleme im Zusammenhang mit langfristigem Strombetrieb zu beheben, kann die Sammelschiene für die Oberfläche des Leistungskondensators je nach Anwendungsumgebung mit den folgenden Behandlungen behandelt werden:
Verzinnung: Kosten-effektiv und verhindert Oxidation.
Versilberung: Hervorragende Leitfähigkeit und stabile Kontaktleistung;
Epoxid-Pulverbeschichtung: Hohe Isolationsfestigkeit und starke Alterungsbeständigkeit;
Anodische Oxidation: Geeignet für Aluminium-Sammelschienen und verbessert die Korrosionsbeständigkeit und Oberflächenhärte.
Material- und Herstellungsvorteile
| Ausgewählte Materialien |

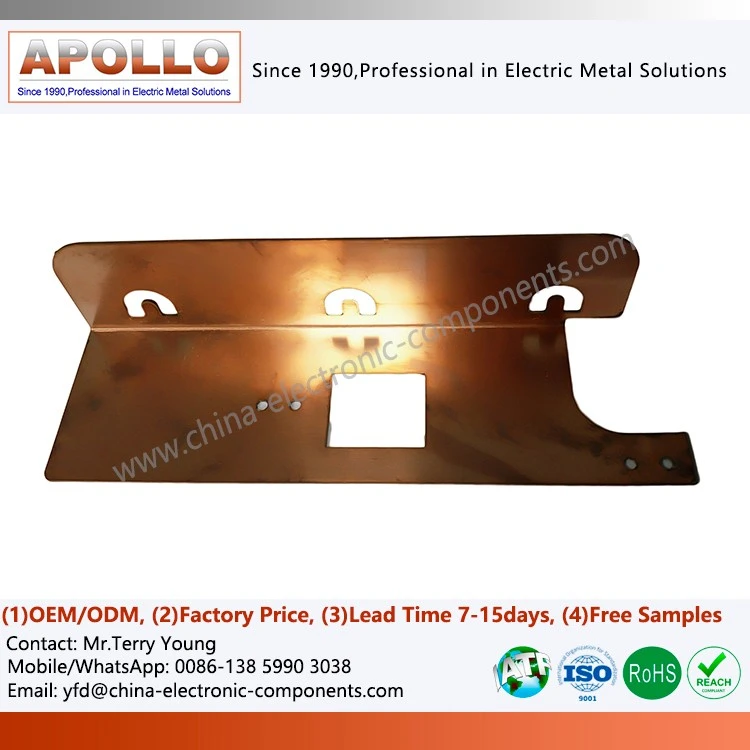

Alle Sammelschienen für Sammelschienen-Folienkondensatoren bestehen aus international zertifiziertem Elektrolytkupfer (T2/TU1) oder Aluminium mit hoher Leitfähigkeit (1060/6061) und erreichen eine elektrische Leitfähigkeit von über 97 % IACS. Diese Materialien werden strengen Tests unterzogen, um sicherzustellen, dass ihre Reinheit, Zugfestigkeit und Duktilität den Anforderungen von Energieanlagen entsprechen. Darüber hinaus bestehen die Isolationsmaterialien der Kondensator-Sammelschienen alle aus hochleistungsfähigen technischen Kunststoffen und hochtemperaturbeständigen Harzsystemen wie Polyimidfilm (PI), Epoxidbeschichtung und Polyurethanbeschichtung, was eine langfristige elektrische Sicherheit gewährleistet. |
| Präzisionsbearbeitung und Prozesskontrolle |

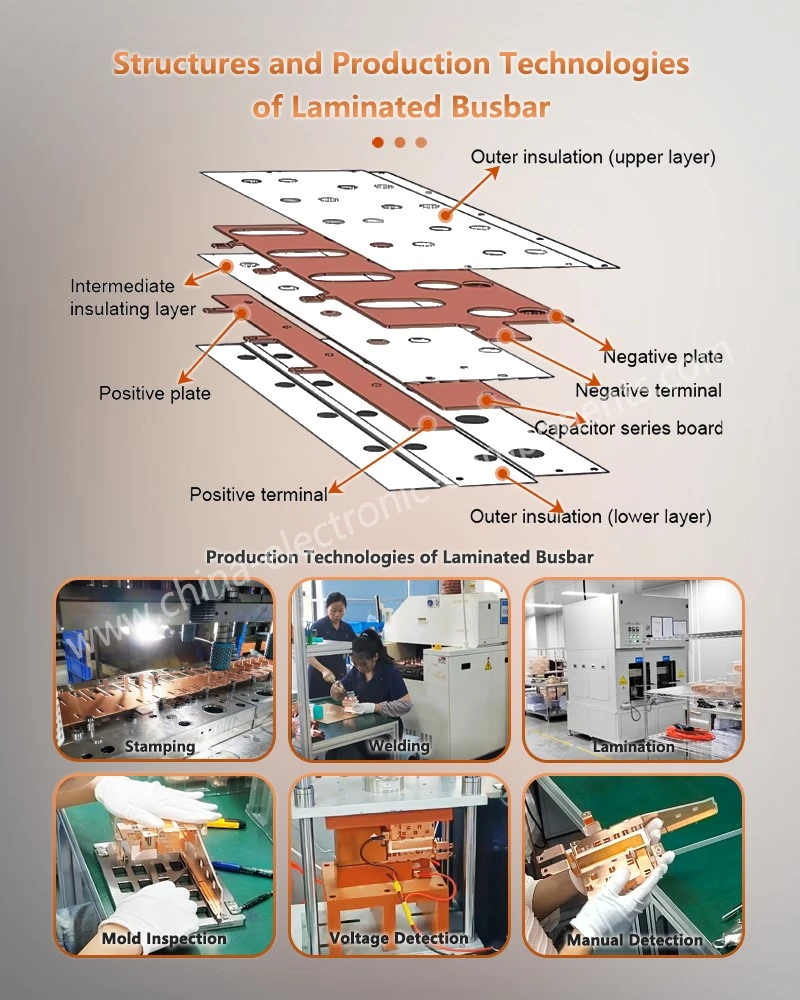

Die Produktionslinie ist mit CNC-Präzisionsstanz- und Scheranlagen, automatischen Biegemaschinen, CNC-Laserschneid- und Roboterschweißzellen ausgestattet und ermöglicht so eine integrierte Produktion vom Stanzen, Formen, Bohren, Schweißen und Montieren. Maßtoleranzen werden innerhalb von ±0,1 mm kontrolliert. Schweißnähte sind gleichmäßig, poren- und rissfrei; Die Beschichtungsdicke kann je nach Kundenwunsch angepasst werden (typischerweise 3–10 μm). Die Isolationshaftung wird mithilfe von 3M-Klebeband-Abzieh- und Spannungsfestigkeitstests getestet. |
| Qualitätskontrollsystem |
Jedes Produkt durchläuft vor dem Versand folgende Tests: Prüfung von Leitfähigkeit und Kontaktwiderstand; Isolationsspannungs- und Durchschlagsprüfung (typischerweise 2500–4000 V); Salzsprühtests und Alterungstests bei feuchter Hitze; Geometrische Genauigkeitsprüfung mit einem Koordinatenmessgerät. Dieser strenge Testprozess stellt sicher, dass jede Charge von DC-Kondensator-Sammelschienen den internationalen Standards für Leistung und Konsistenz entspricht. |
Design- und Anpassungsvorteile
1. Professionelles Designteam für elektrische Strukturen
Unser Team von Ingenieuren mit über 15 Jahren Branchenerfahrung kann auf der Grundlage von Kundenparametern wie Kondensatorstruktur, Spannungsniveau und Installationsraum ein Optimierungsdesign für die Verlegung von Sammelschienen für die Laminierung von Kondensatoren und eine Simulationsanalyse der Äquipotentialverteilung anbieten.
Durch den Einsatz spezieller Software zur Stromverteilung und Wärmefeldsimulation stellen wir sicher, dass die Stromschiene auch bei hohen Stromstößen die Stromverteilung und geringe elektromagnetische Störungen aufrechterhält.
2. Flexible Anpassungsmöglichkeiten
Je nach Kundenwunsch können wir Folgendes anbieten:
Lösungen zur laminierten Sammelschienenisolierung für Systeme mit hoher -Leistungsdichte;
Flexible Sammelschienen für Geräte mit starken Vibrationen oder begrenztem Platzangebot;
Modularer Aufbau für schnelle Montage, Austausch und Wartung;
Spezialisierte Strukturen und Mehrstationen-Schweißlösungen zur Anpassung an spezifische Kondensatormodul-Layouts.
