Funktionsprinzipien von Lithiumbatterien: Ladevorgang, Entladevorgang und Batterieabdeckplatte

Im Bereich der modernen Energiespeicherung werden Lithiumbatterien als hocheffiziente Sekundärbatterie häufig in elektronischen Geräten, Elektrofahrzeugen, Solarenergiespeichersystemen und anderen Bereichen eingesetzt. Das Funktionsprinzip von Lithiumbatterien basiert auf der Wanderung von Lithiumionen zwischen der positiven und negativen Elektrode, um Ladung zu speichern und abzugeben. In diesem Artikel werden die Grundstruktur, der Lade- und Entladevorgang und die wichtigsten Strukturkomponenten von Lithiumbatterien systematisch analysiert. Der Anhang für prismatische Lithiumbatterien ist ein wichtiger Bestandteil prismatischer Lithiumbatterien, und sein Design und seine Fertigungsqualität stehen in direktem Zusammenhang mit der Abdichtung und Sicherheit der Batterie.

Lithiumbatterien bestehen aus vier Kernkomponenten: der positiven Elektrode (Kathode), der negativen Elektrode (Anode), dem Elektrolyten und dem Separator. Die Kathode verwendet typischerweise Lithium-haltige Oxidmaterialien-wie Lithiumkobaltoxid, Lithiummanganoxid oder Lithiumeisenphosphat-, die zur reversiblen Interkalation und De-Interkalation von Lithiumionen fähig sind. Die Anode verwendet im Allgemeinen Materialien auf Kohlenstoffbasis (wie Graphit) oder Lithiummetall, die Lithiumionen absorbieren und freisetzen können. Der Elektrolyt dient als ionenleitendes Medium-entweder flüssig oder fest-, das die Ionenleitung erleichtert und gleichzeitig die Kathode und die Anode elektrisch isoliert, um einen Elektronenfluss zwischen ihnen zu verhindern. Der Separator ist ein poröses Isoliermaterial, das zwischen den Elektroden positioniert ist; Es verhindert direkten Kontakt (und damit Kurzschlüsse) und ermöglicht gleichzeitig die Migration von Lithiumionen durch seine Poren.

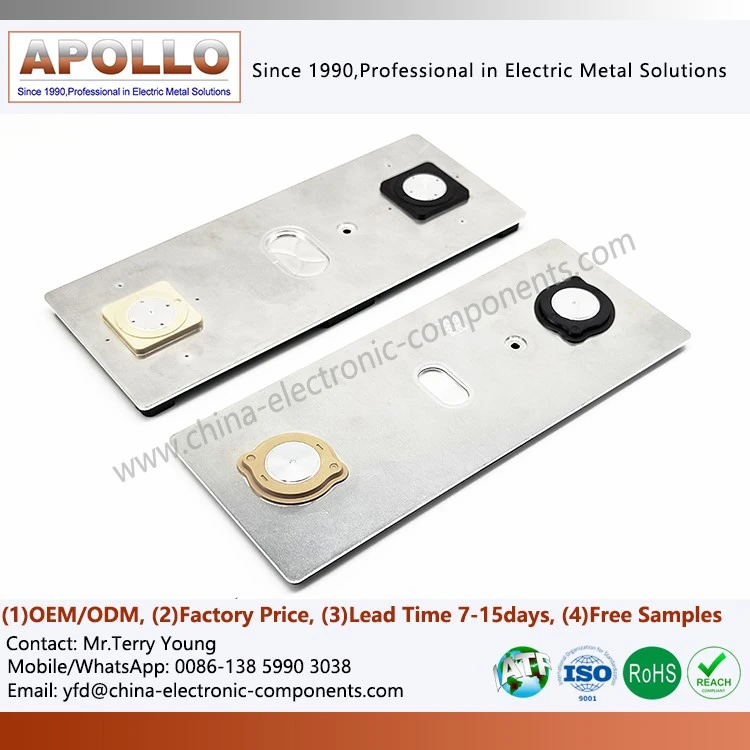

Innerhalb der Verpackungsstruktur der Batterie erfüllt der obere Deckel einer prismatischen Batteriezelle mehrere Funktionen, darunter Abdichtung, Isolierung und Druckentlastung. Der Deckel ist per Laser-mit dem Batteriegehäuse verschweißt, um eine hermetische Abdichtung zu schaffen, die das Austreten von Elektrolyt verhindert und das Eindringen von Feuchtigkeit und Sauerstoff von außen blockiert. Der obere Deckel ist in der Regel mit wichtigen Funktionen wie dem Pluspol, der Elektrolyt-Einfüllöffnung und dem Sicherheitsüberdruckventil ausgestattet und eine entscheidende Komponente für die Gewährleistung der luftdichten Integrität und Sicherheit der Batterie.

Während des Ladevorgangs kommt es an den positiven und negativen Elektroden der Lithiumbatterie zu elektrochemischen Reaktionen. Beim Anlegen einer externen Spannung werden Lithiumionen (Li⁺) aus dem Kristallgitter des positiven Elektrodenmaterials extrahiert und dabei Elektronen freigesetzt. Diese Lithiumionen wandern durch den Elektrolyten und den Separator zur negativen Elektrode, während Elektronen über den externen Stromkreis von der positiven zur negativen Elektrode fließen und so einen Ladestrom erzeugen. An der negativen Elektrode interkalieren die Lithiumionen in die Schichtstruktur des Kohlenstoffmaterials, verbinden sich mit Elektronen und werden im atomaren Zustand im Material gespeichert. Dieser Vorgang wird fortgesetzt, bis alle extrahierbaren Lithiumionen von der positiven zur negativen Elektrode gewandert sind oder die Batterie ihre Ladeschlussspannung erreicht.

Mit fortschreitendem Ladevorgang steigt die Potentialdifferenz innerhalb der Batterie und die gespeicherte chemische Energie nimmt zu. Um die Sicherheit zu gewährleisten, verwenden Lithiumbatterien spezielle Lademanagementschaltkreise zur Regulierung von Strom und Spannung und verhindern so Probleme wie den strukturellen Zusammenbruch der positiven Elektrode, die Zersetzung des Elektrolyten oder die Metallisierung des Lithiums durch Überladung. Sobald die Batteriezellen zu einem Paket zusammengebaut sind, bietet die Batteriekastenabdeckung aus Aluminium strukturellen Schutz und Wärmemanagementschnittstellen und gewährleistet so die strukturelle Integrität des Moduls und eine effektive Wärmeableitung während des Ladevorgangs.

Wenn sich die Lithiumbatterie entlädt, läuft die Reaktion in umgekehrter Richtung ab. In der negativen Elektrode gespeicherte Lithiumionen de-interkalieren aus den Kohlenstoffmaterialschichten und wandern durch den Elektrolyten und den Separator zurück zur positiven Elektrode. Gleichzeitig fließen Elektronen über den externen Stromkreis von der negativen zur positiven Elektrode und versorgen so die externe Last mit elektrischer Energie. An der positiven Elektrode interkalieren Lithiumionen wieder in das Kristallgitter des Elektrodenmaterials und verbinden sich mit Elektronen zu stabilen Lithiumverbindungen. Dieser Vorgang wird fortgesetzt, bis die Potentialdifferenz zwischen den Elektroden auf die Entladeschlussspannung abfällt oder die Lithiumionenkonzentration in der Batterie ein Gleichgewicht erreicht.

Die wiederholte Wanderung von Lithiumionen zwischen den positiven und negativen Elektroden während der Lade-{0}}Entladezyklen wird als „Rocking-Chair“-Mechanismus bezeichnet, weshalb Lithiumbatterien oft als „Rocking-Chair-Batterien“ bezeichnet werden. Dieser Wirkmechanismus erfordert, dass Elektrodenmaterialien eine hervorragende strukturelle Stabilität und Ionenleitfähigkeit aufweisen, um eine hohe Kapazitätserhaltung über Hunderte bis Tausende von Zyklen aufrechtzuerhalten. Bei der Batterieverpackung werden bei Abdeckplatten für Lithium-Ionen-Batterien hochpräzise Stanz- und Isolierbehandlungen verwendet, um eine elektrische Isolierung und Abdichtung zwischen den Plus- und Minuspolen und dem Batteriegehäuse sicherzustellen und so interne Kurzschlüsse und externe Leckagen zu verhindern.
