Technische Parameter und Anwendungen von Mangan-Kupfer-Shunts für Amperemeter

Ein Mangan-Kupfer-Shunt für Amperemeter ist ein Präzisionswiderstandselement, das zur Erweiterung des Strommessbereichs verwendet wird. Sein Kernprinzip besteht darin, einen großen Strom in ein kleines Spannungssignal umzuwandeln, das vom Instrument erkannt werden kann, indem es mit einem niedrigen Widerstand überbrückt wird. Diese Geräte bestehen typischerweise aus einer Kupfer-{3}}Mangan-Legierung und zeichnen sich durch einen niedrigen Temperaturkoeffizienten des Widerstands, eine hohe Stabilität und eine gute Langzeitkonsistenz aus, weshalb sie häufig in Leistungsmess-, Industriesteuerungs- und Messsystemen eingesetzt werden. In praktischen Anwendungen können diese Geräte auch als Standard-Abtastwiderstände verwendet werden; Beispielsweise ist der übliche Manganin-Shunt für Stromzähler eine typische Anwendung in Energiemesssystemen.

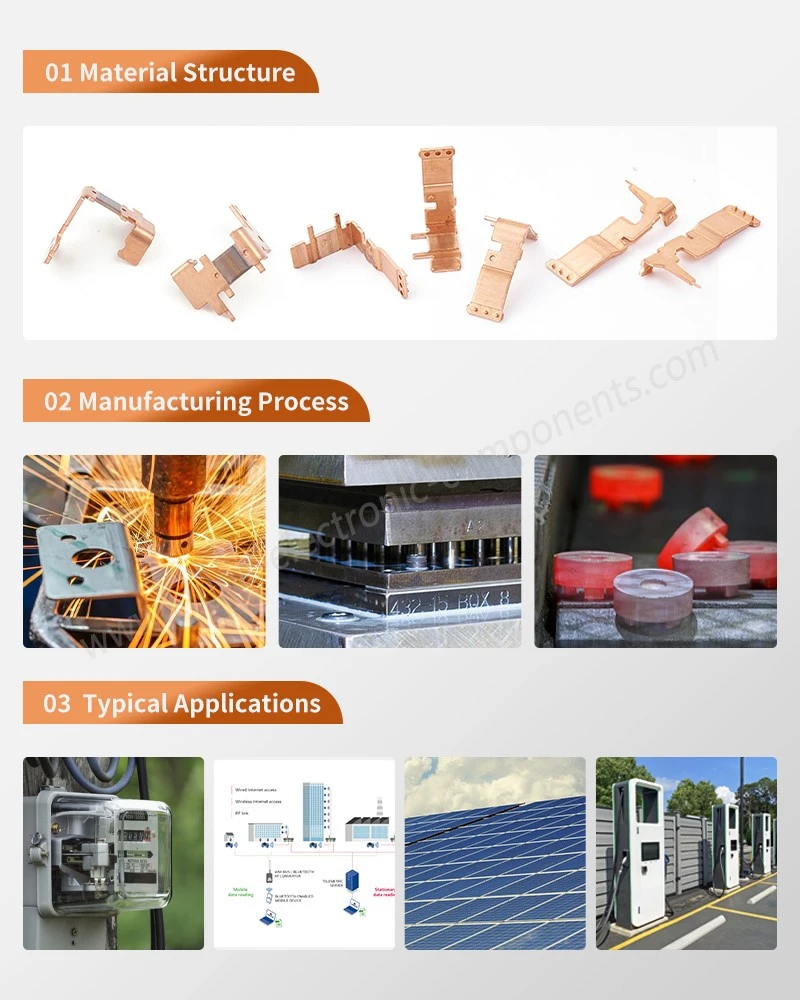

Aus struktureller und funktionaler Sicht besteht ein Shunt typischerweise aus einem Widerstandselement aus einer Legierung, Kupferanschlüssen und Verbindungsstrukturen. Einige Produkte erhalten durch Prägeprozesse eine integrierte Struktur; Beispielsweise verbessert das Mangan-Kupfer-Stanzverfahren effektiv die Leitfähigkeitskonsistenz und die mechanische Festigkeit. In Relais und Steuerungssystemen kommen auch integrierte Anschlussstrukturen vor, beispielsweise Shunt-Anschlüsse oder Shunt-Anschlüsse für magnetische Verriegelungsrelais, um eine integrierte Stromabtastung und Verbindungskonstruktion zu erreichen. Diese Art von Struktur kommt besonders häufig bei Manganin-Shunt-Anwendungen mit Stromstoßrelais vor und trägt dazu bei, den Kontaktwiderstand zu reduzieren und die Systemzuverlässigkeit zu verbessern.



Im Hinblick auf die technische Leistung bieten Manganin-Shunts in der Regel eine hohe Messgenauigkeit. Sie erreichen eine Genauigkeit der Klasse 0,5-im Niedrigstrombereich (z. B. mehrere Ampere bis mehrere tausend Ampere) und passen sich im Hochstrombereich je nach Anwendungsanforderungen an die Genauigkeit der Klasse 1 an. Ihr Nennspannungsabfall ist im Allgemeinen auf 50 mV, 75 mV oder 100 mV ausgelegt, um verschiedene Arten von Amperemetern oder Messsystemen zu berücksichtigen. Bezüglich der thermischen Leistung muss der Temperaturanstieg des Shunts beim Betrieb mit Nennstrom in einem angemessenen Bereich gehalten werden, um einen stabilen Widerstand zu gewährleisten und Messfehlerdrift zu vermeiden. Hochwertige Produkte zeichnen sich in der Regel durch hervorragende Wärmeableitungsdesigns aus, sodass der Temperaturanstieg unter stabilen Bedingungen kontrollierbar bleibt.



Die Anpassungsfähigkeit an die Umwelt ist einer der wichtigen Indikatoren für diese Art von Produkten. Standard-Shunts können über einen weiten Temperaturbereich stabil arbeiten und verfügen über ein gewisses Maß an Feuchtigkeitsbeständigkeit und mechanischer Haltbarkeit, sodass sie Vibrationen und Stößen während des Transports und der Verwendung standhalten können. Dadurch eignen sie sich nicht nur für Labor- oder Instrumentierungsgeräte, sondern auch für komplexe Umgebungen wie Industriestandorte und Energiesysteme. Als Bestandteil der Shunt-Baugruppe muss bei der konstruktiven Gestaltung darüber hinaus sowohl eine einfache Installation als auch die elektrische Sicherheit berücksichtigt werden.



Bei der Auswahl und Anwendung sind zwei Kernparameter hervorzuheben: Nennstrom und Nennspannungsabfall. Der Nennspannungsabfall des Shunts sollte mit den Eingangseigenschaften des Amperemeters übereinstimmen, mit dem er gekoppelt ist, beispielsweise dem üblichen 75-mV-System. Nach der Auswahl entspricht der volle-Skalenbereich des Amperemeters dem Nennstromwert des Shunts und erweitert so den Messbereich. In Testszenarien mit mehreren Bereichen können unterschiedliche Shunt-Spezifikationen für eine flexible Umschaltung konfiguriert werden, um den Genauigkeitsanforderungen unter verschiedenen Betriebsbedingungen gerecht zu werden. Für individuelle Anforderungen kann die Lösung „Anpassbarer Kupfer-Manganin-Shunt-Widerstand“ übernommen werden, die entsprechend dem spezifischen Strombereich, den Strukturabmessungen und der Installationsmethode ausgelegt ist.

















































































Aus Anwendungssicht werden Manganin-Shunts häufig in Gleichstrommesssystemen eingesetzt, darunter Stromversorgungsgeräte, industrielle Automatisierungssysteme und Energiemessgeräte. In der StromzählerindustrieStromzähler-Shuntund Manganin-Shunt-Widerstand zur Strommessung werden häufig in der Stromabtaststufe verwendet, um den Primärstrom in ein stabiles Spannungssignal zur Verarbeitung durch die Back-End-Schaltung umzuwandeln. Auch in den Bereichen Neue Energie und Leistungselektronik sind seine Stabilität und hohe Präzision von großem Wert.



Insgesamt wirkt sich die Leistung des Mangan--Kupfer-Shunts als wichtiges Strommesselement direkt auf die Genauigkeit und Zuverlässigkeit des Messsystems aus. Durch sinnvolle Materialauswahl, Strukturdesign und Parameteranpassung können hochpräzise, ​​langzeitstabile Strommesslösungen in verschiedenen Anwendungsszenarien erreicht werden.
