Relaisauswahl und Funktionsprinzipanalyse: Schlüsselkernkomponenten in industriellen Steuerungssystemen

Ein Relais ist eine elektrische Komponente mit Isolations- und automatischen Steuerfunktionen, die in der industriellen Automatisierung, Leistungssteuerung, Kommunikationsausrüstung, intelligenten Steuerungssystemen und elektromechanischen Geräten weit verbreitet ist. Da die Anforderungen an Stabilität und Zuverlässigkeit in industriellen Steuerungssystemen weiter steigen, werden die magnetischen Komponenten innerhalb der internen Struktur des Relais, wie z. B. der Eisenkern des Relais, der Spulenkern des Relais, der elektromagnetische Kern und der Kern aus reinem Eisen, zunehmend zu wichtigen Faktoren, die die Produktleistung beeinflussen.





























































Die Kernfunktion eines Relais besteht darin, einen Hochleistungsschaltkreis mithilfe eines relativ kleinen Eingangssignals zu steuern und dabei die Verbindungs-, Trenn-, Schalt- und Schutzfunktionen des Schaltkreises zu realisieren. Intern besteht es typischerweise aus einem Eingabemechanismus, einem Antriebsmechanismus und einem Ausgabeaktuator. Unter diesen wirken sich weichmagnetische Materialkomponenten, wie der Kern für elektromagnetische Relais und der Spulenkern für elektromagnetische Relais, direkt auf die Effizienz des magnetischen Flusses, die Einschaltempfindlichkeit und die allgemeine Betriebsstabilität aus.



Im Bereich der industriellen Steuerung muss bei der Relaisauswahl zunächst die Betriebsumgebung berücksichtigt werden. Umgebungstemperatur, Luftfeuchtigkeit, Vibrationen, Stöße und Installationsmethoden wirken sich alle auf die Betriebsstabilität des Relais aus. Wenn Geräte über einen längeren Zeitraum in Umgebungen mit hohen-Temperaturen, hoher-Luftfeuchtigkeit oder starken-Vibrationen betrieben werden, sollten Produkte mit weichmagnetischen Eisenkernen für Relais Vorrang haben, um die magnetische Stabilität und mechanische Zuverlässigkeit zu verbessern. Bei industriellen Automatisierungsgeräten wirkt sich die Stabilität des Eisenkerns für industrielle Steuerrelais direkt auf die Lebensdauer der Geräte aus.



Neben Umgebungsfaktoren ist auch die Art des Eingangssignals ein entscheidender Faktor bei der Relaisauswahl. Basierend auf dem Steuersignal können Relais in elektromagnetische Relais, Zeitrelais, Temperaturrelais und fotoelektrische Relais eingeteilt werden. Stromrelais vom Typ-sind besser geeignet, wenn das Eingangssignal ein stabiler Strom ist; Wenn es sich bei dem Systemausgang um eine stabile Spannung handelt, werden normalerweise Spannungsrelais vom Typ - verwendet. In diesem Fall wirken sich die Permeabilität und Reaktionsgeschwindigkeit des Relaiskerns und des Weicheisenkerns der Spule direkt auf die Betriebsgenauigkeit des Relais aus.



Ebenso wichtig ist die ordnungsgemäße Konfiguration der Relais-Betriebsparameter. Zwischen der Spulenbetriebsspannung und der Einzugsspannung muss ein angemessener Sicherheitsabstand eingehalten werden, um instabilen Einzug aufgrund unzureichender Spannung und erhöhten Kontaktverschleiß aufgrund längeren Überspannungsbetriebs zu vermeiden. In Niederspannungs-DC-Steuerungssystemen verbessern Magnetkerne aus reinem Eisen-Relaiskern oder Elektriker-Reineisenkern effektiv die Magnetfeldreaktion und verringern die Hysterese.



Das Kontaktsystem ist eine der kritischsten Funktionskomponenten eines Relais und zudem ein Bereich mit einer hohen Ausfallrate. In der Praxis hängen ungefähr die meisten Relaisausfälle mit den Kontakten zusammen. Daher ist es bei der Auswahl eines Relais erforderlich, die Kontaktkapazität und -struktur auf der Grundlage der Lasteigenschaften rational auszuwählen. Beispielsweise haben ohmsche Lasten, induktive Lasten, Motorlasten und Lampenlasten deutlich unterschiedliche Auswirkungen auf die Kontaktlebensdauer. Eine stabile Magnetkreisstruktur kann die Kontaktprellfrequenz reduzieren, während Magnetkernsysteme mit weichmagnetischen Eisenkernen für Relais dazu beitragen, die Konsistenz des Kontaktbetriebs zu verbessern.

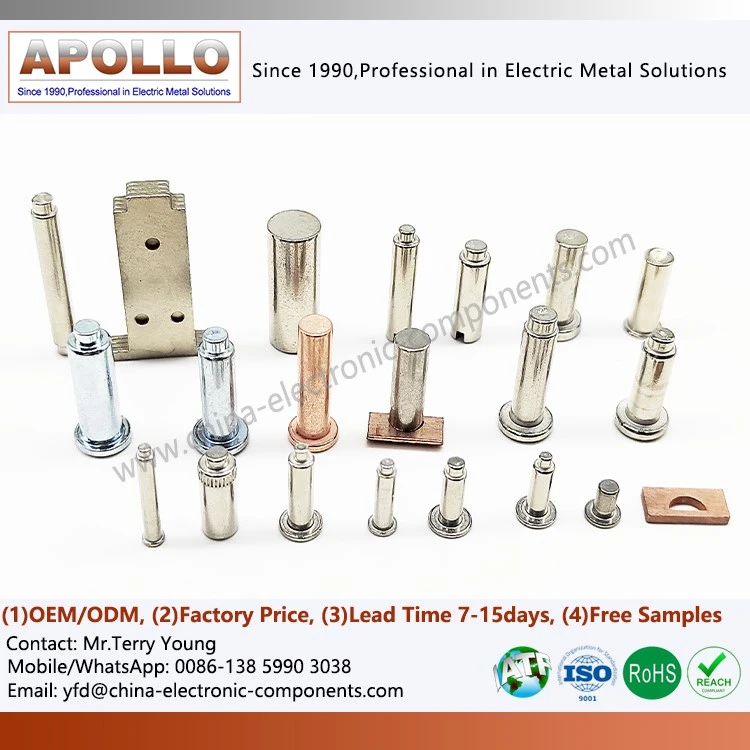

In der modernen Relaisfertigung werden bei der Kernbearbeitung häufig Kaltstauch- und Kaltschmiedeverfahren eingesetzt. Beispielsweise können Prozesse wie DT4C Relay Iron Core Cold Forging und Cold Forging Relay Core die Maßhaltigkeit und mechanische Festigkeit des Produkts effektiv verbessern. Das Eisenkernmaterial DT4C wird aufgrund seiner hervorragenden weichmagnetischen Eigenschaften häufig bei der Herstellung von Hochleistungsrelais verwendet. Unterdessen verbessert das Cold Heading Pure Iron Core-Verfahren die Oberflächenpräzision und Produktionseffizienz des Magnetkerns weiter.

















































































Um die Korrosionsbeständigkeit und Leitfähigkeitsstabilität zu verbessern, wird bei einigen Produkten zur Vernickelung des Relaiskerns mit einer Kupferunterschicht eine verkupferte Unterschicht und anschließend eine Vernickelung verwendet. Diese Struktur verbessert nicht nur die Korrosionsbeständigkeit, sondern erhöht auch die Stabilität des Magnetkerns im Langzeitbetrieb. Bei Relais, die einen Hochfrequenzbetrieb erfordern, reduziert das Kaltstauchverfahren effektiv die Materialbelastung und verlängert die Betriebslebensdauer.



Ebenso wichtig sind Hilfsbauteile in Relais. Präzisionskomponenten wie der Kernstift und der Relaisstift wirken sich beispielsweise direkt auf die Positionierungsgenauigkeit des Magnetkerns und die Gesamtstabilität der Baugruppe aus. Insbesondere bei Hochfrequenz-Schaltgeräten oder industriellen Automatisierungsgeräten sind die Koaxialität und Bearbeitungsgenauigkeit des geraden Spulenkerns entscheidend für die Konsistenz des Relaisbetriebs.

















































































Mit der Entwicklung der industriellen Automatisierung und neuer Energieanlagen sind Relais nicht mehr nur Schaltelemente, sondern entwickeln sich zunehmend in Richtung höherer Zuverlässigkeit, längerer Lebensdauer, Miniaturisierung und schnellerer Reaktion. Ob es sich um einen Relaiskern aus reinem Eisen, einen Relaisstahlkern oder verschiedene weichmagnetische Eisenkerne für Relais handelt, die Materialeigenschaften, die Verarbeitungstechnologie und das strukturelle Design wirken sich direkt auf die Gesamtleistung des Relais aus.



In praktischen technischen Anwendungen kann die richtige Auswahl des Relaistyps, des Kernmaterials und der Kontaktstruktur nicht nur die Stabilität der Ausrüstung verbessern, sondern auch die Systemausfallraten und Wartungskosten wirksam reduzieren. Für anspruchsvolle industrielle Steuerungssysteme, Verwendung hochwertiger Relaisspulenkerne undreiner EisenkernStrukturen ist zu einer der Schlüsselrichtungen für die Verbesserung der Gerätezuverlässigkeit geworden.
