Umfassender Leitfaden zu den Grundlagen von Verbindungselementen

Verbindungselemente sind grundlegende mechanische Komponenten, die zuverlässige Verbindungen zwischen zwei oder mehr Teilen ermöglichen. Sie werden häufig in Gebäudestrukturen, im Maschinenbau, in elektrischen Geräten und in neuen Energiesystemen eingesetzt. Ihr Kernwert liegt in der Erzielung kontrollierbarer Verbindungen, der Demontage (bei einigen Typen) und der strukturellen Stabilität.







Aus technischer Sicht werden Verbindungselemente im Allgemeinen in die folgenden 12 Kategorien eingeteilt:



1. Schrauben

Sie bestehen aus einem Kopf und einem Gewindeschaft und erfordern zur Verwendung eine Mutter. Sie eignen sich für Durchgangslochverbindungen und sind typische Demontageverbindungen. Zu den gängigen Produkten gehören Sechskantschrauben und Sechskantschrauben mit Flansch, die häufig in Stahlkonstruktionen und bei der Installation von Geräten eingesetzt werden.



2. Stollen

Kopflose Strukturen mit Außengewinde an beiden Enden. Ein Ende wird in die Mutter eingeschraubt, das andere Ende wird mit einer Mutter gesichert. Geeignet für hochintensive oder häufige Demontageszenarien.



3. Schrauben

Kann direkt in Gewindelöcher eingeschraubt oder mit Muttern verwendet werden. Basierend auf der Konstruktion umfassen sie:

Maschinenschraube mit Kreuzschlitz

Flachkopfschraube (Edelstahl)

Senkkopfschrauben

Flachkopfschrauben aus Edelstahl eignen sich für korrosionsbeständige Umgebungen.



4. Nüsse

Befestigungselemente mit Innengewinde, die mit Bolzen oder Stehbolzen ein vollständiges Verbindungspaar bilden, wie zum Beispiel:

M10 304 Edelstahl-Sechskantschrauben-Schrauben-Mutter-Unterlegscheiben-Kombination



5. Selbstschneidende Schrauben

Sie bilden im Material ein eigenes Innengewinde und werden häufig für dünne Blechverbindungen verwendet, wie zum Beispiel:

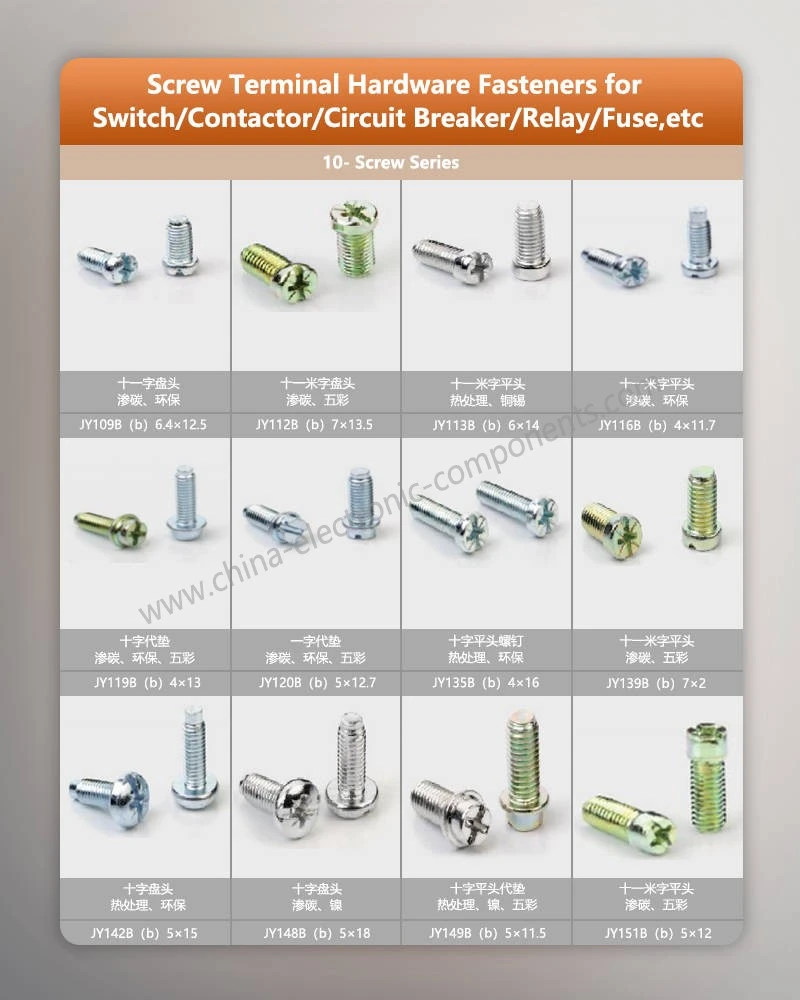

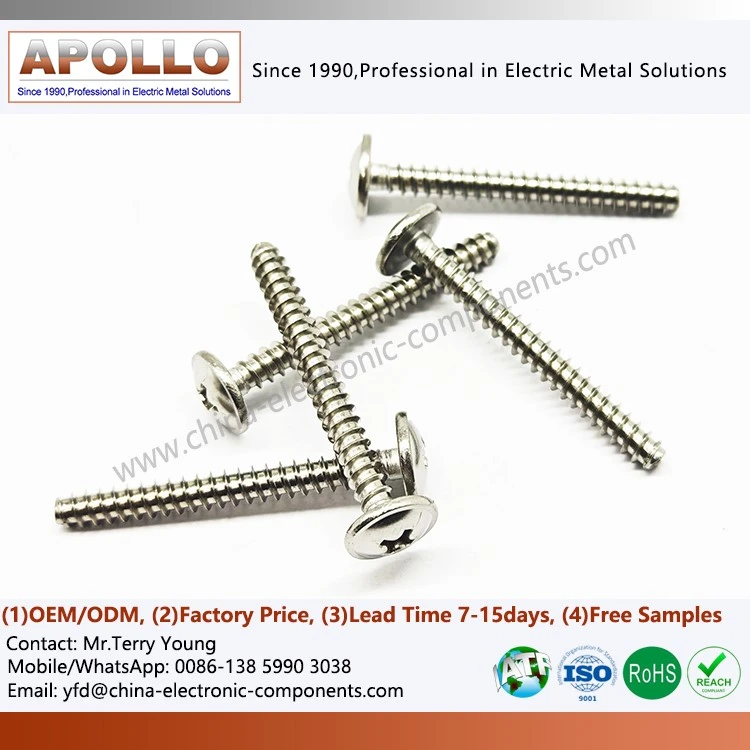

Blechschrauben aus Edelstahl



6. Holzschrauben

Sie wurden speziell für Holzstrukturverbindungen entwickelt und verfügen über tiefe Gewinde und eine große Steigung.



7. Unterlegscheiben

Wird verwendet, um Lasten zu verteilen, ein Lösen zu verhindern oder Kontaktflächen wie Federscheiben und Unterlegscheiben zu schützen. 8. Sicherungsringe

Wird in Schächten oder Löchern verwendet, um die axiale Bewegung von Teilen einzuschränken.



9. Stifte

Wird zur Positionierung oder Lastübertragung verwendet.



10. Nieten

Bilden Sie eine dauerhafte, nicht{0}}lösbare Verbindung.



11. Versammlungen

Vormontierte Verbindungselemente wie:

Kombination aus Schraube und Unterlegscheibe (Maschinenschraube mit Sechskantkopf, metrisches Gewinde, flache Federsicherungsscheibe, Schraube aus Edelstahl 304)

12. Schweißbolzen

Zur späteren Montage durch Schweißen auf dem Grundmaterial befestigt.







1. Funktionen von Threads

Gewinde sind die Kernstruktur von Verbindungselementen und erfüllen vor allem folgende Funktionen:

Befestigungsverbindungen
Kraftübertragung
Dichtverbindungen (Rohrgewinde)

Ihre Vorteile liegen im einfachen Aufbau, der hohen Zuverlässigkeit sowie der einfachen Montage und Demontage.



2. Thread-Klassifizierung

(1) Klassifizierung nach Anwendung

Gewöhnliche Gewinde (zur Befestigung): Dreieckiges Zahnprofil, am häufigsten verwendet

Übertragungsgewinde: Trapezförmig, rechteckig usw.

Dichtungsgewinde: Rohrgewinde

Spezielle Threads

(2) Klassifizierung nach Standardsystem

Metrisches Gewinde

Einheitlicher Thread (britisch/amerikanisch)



3. Schlüsselbegriffe

Hauptdurchmesser

Kleiner Durchmesser

Pitch-Durchmesser – bestimmt die Passungsleistung

Tonhöhe

Gewindewinkel

Linke-Hand/Rechte-Hand





1. Inspektionsmethoden

Zu den gängigen Inspektionswerkzeugen gehören:

Gewindelehrring (Außengewinde)

Gewindelehrdorn (Innengewinde)

Wird zur Simulation von Montagebedingungen zur Qualifizierungsbeurteilung verwendet.



2. Messung des Teilungsdurchmessers

Der Flankendurchmesser wirkt sich direkt auf die Passgenauigkeit aus. Zu den gängigen Methoden gehören:

Drei-Nadelmethode; Pitch-Mikrometer



3. Gewindepassungsgrade

(1) Imperiales System

1A/1B: Lockere Passform

2A/2B: Allgemeine Passform

3A/3B: Hohe Präzision

(2) Metrisches System

Häufige Kombinationen:

6H/6g (Standard-Passform)

6G/6e (dicke Beschichtung)

4H/4h (Hohe Präzision)





Das Befestigungsmaterial bestimmt direkt seine mechanischen Eigenschaften und seine Umweltbeständigkeit.



1. Gemeinsame Materialien

Kohlenstoffstahl (hohe Festigkeit, niedrige Kosten)

Edelstahl (korrosionsbeständig)

Legierter Stahl (hochfeste-Anwendungen)

Typische Produkte:

M6 Innensechskantschraube, Rändelung aus Edelstahl 304
Flachkopf--Innensechskantschrauben aus Edelstahl



2. Anforderungen an die Wärmebehandlung

Einschließlich:

Abschrecken
Temperaturhärten

Zur Verbesserung verwendet:

Zugfestigkeit
Ermüdungsleben
Verschleißfestigkeit



3. Mechanische Leistungsindikatoren

Schlüsselparameter:

Zugfestigkeit
Streckgrenze
Härte







1. Stahlkonstruktionsverbindungen

Häufig verwendete hoch{0}feste Schraubenverbindungen, mit Schwerpunkt auf:

Vorspannungskontrolle
Reibungsartige Verbindungen-



2. Elektro- und Anschlussklemmen

Beispiele:

M10-Klemmdrahtklemme
M8-Innensechskantschrauben-Terminal mit Abstandshalter

Wird für leitende Verbindungen und strukturelle Befestigungen verwendet.



3. Präzisionsausrüstung

Verwendung:

Stellschraubemit Hohlkopfbolzenbasis zur Positionsverriegelung und -Feinabstimmung.





Bei der technischen Beschaffung und Konstruktion sollte den folgenden Parametern besondere Aufmerksamkeit gewidmet werden:



Verbindungstyp (abnehmbar)

Lasttyp (statisch/dynamisch)

Umgebungsbedingungen (Korrosion, Temperatur)

Beschränkungen des Montageraums

Standards und Zertifizierungsanforderungen



Einfache Allzweckprodukte wie Stahlschrauben können Routineanforderungen erfüllen, während Produkte aus rostfreiem Stahl oder -hoher Festigkeit in Szenarien mit hoher-Zuverlässigkeit Vorrang haben sollten.





Obwohl es sich bei Verbindungselementen um Grundkomponenten handelt, wirken sich Design, Auswahl und Anwendung direkt auf die Sicherheit und Zuverlässigkeit der Gesamtstruktur aus. Von Klassifizierungssystemen und Gewindeprinzipien bis hin zu Materialeigenschaften und Passungsklassen erfordert jeder Aspekt eine klare technische Logik. Für Einkäufer und Ingenieure ist die Beherrschung dieses Grundwissens der Schlüssel zu einer effizienten Auswahl und Qualitätskontrolle.
