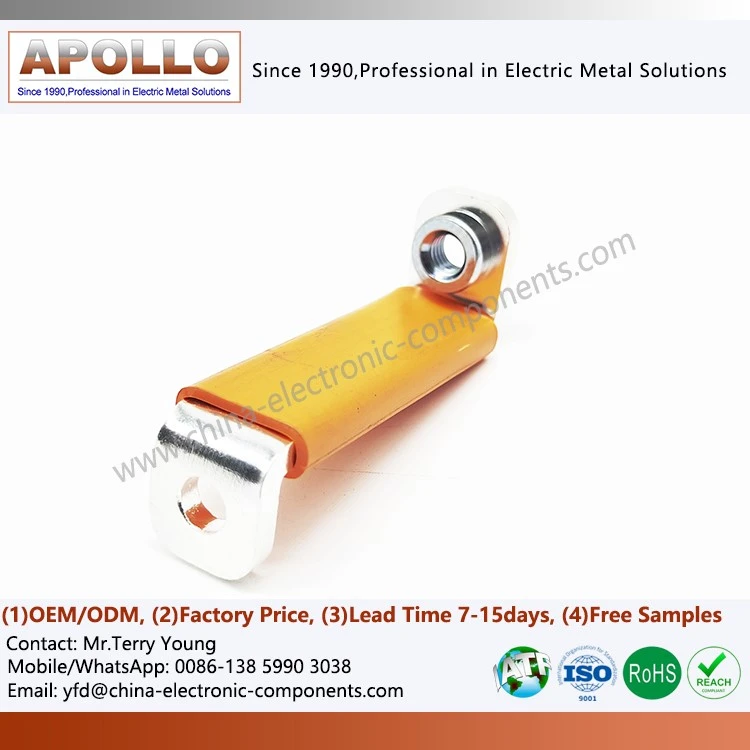

Kunststoff-Tauch-Kupfer-Sammelschiene

Auf der „letzten Meile“ der industriellen Stromübertragung definiert die Plastic Dipping Copper Busbar mit ihrer innovativen Kombination aus „kupferbasierter Leitfähigkeit + Kunststoffschutz“ den Zuverlässigkeitsstandard für Stromverbindungen neu. Anstatt einfach eine herkömmliche Kupfer-Sammelschiene mit einer Isolierschicht zu stapeln, kombiniert die Kunststoff-Tauch-Kupfer-Sammelschiene hochreines Kupfer mit einer Polymer-Kunststoffschicht durch einen Kunststoff-Tauchprozess und schafft so eine integrierte Struktur mit „innerer Leitfähigkeit und äußerem Schutz“. Wenn Geräte Feuchtigkeit, Staub oder chemischer Korrosion ausgesetzt sind oder mehrere Schaltszenarien erfordern, birgt das Modell „freiliegende Leitfähigkeit + Nachschutz“ der herkömmlichen Kupfersammelschiene häufig Sicherheitsrisiken aufgrund von Schnittstellentrennung, Alterung und Ausfall. Die Kunststoff-Tauch-Kupfer-Sammelschiene mit ihrem integrierten Schutz, ihrer leichten Struktur und ihrer vielfältigen Anpassungsfähigkeit geht im Wesentlichen auf die Schwachstellen der Branche ein: schwache Isolierung, umständliche Wartung und schlechte Anpassungsfähigkeit an die Umwelt. Es ist zur bevorzugten Technologie führender Hersteller in den Bereichen neue Energieausrüstung, industrielle Automatisierung, Schienenverkehr und anderen Bereichen geworden.

Anfrage senden

Produktbeschreibung

Kunststoff-Tauchschienen aus Kupfer sind wichtige leitfähige Komponenten, die häufig in den Bereichen neue Energie, Stromverteilung, Energiespeichersysteme, Schienenverkehr und industrielle Elektrogeräte eingesetzt werden. Ihr Hauptkörper ist aus hochwertigem Elektrolytkupfer oder sauerstofffreiem-Kupfer geformt, und ein Oberflächen-{3}Plastifizierungsprozess erzeugt eine gleichmäßige, dichte isolierende Schutzschicht, die sowohl eine hohe Leitfähigkeit als auch eine hohe Isolierung erreicht. Im Vergleich zu herkömmlichen Sammelschienen aus blankem Kupfer bieten in Kunststoff getauchte Kupfersammelschienen erhebliche Vorteile in Bezug auf Sicherheit, Lebensdauer und einfache Installation.

Als elektrische Verbindungslösung der nächsten Generation reduzieren sie nicht nur effektiv den Kontaktwiderstand und den Energieverlust, sondern sorgen auch in rauen Umgebungen für einen stabilen Betrieb und erfüllen die vielfältigen Anforderungen neuer Energiebatteriesysteme, Verteilerschränke, elektrischer Hochspannungsgeräte und mehr.

Produktmerkmale und -eigenschaften

Hervorragende Leitfähigkeit	Die aus hochreinem Elektrolytkupfer gefertigte, mit PVC-Dip isolierte Kupfersammelschiene gewährleistet einen niedrigen spezifischen Widerstand und eine hohe Leitfähigkeit und sorgt so für eine effiziente und stabile Stromübertragung.
Isolierbeschichtung	Die Oberfläche ist gleichmäßig mit einer verschleißfesten-beständigen und hoch-temperatur-beständigen PVC- oder PE-Beschichtung beschichtet, die einen umfassenden elektrischen Isolationsschutz bietet und Kurzschlüsse und unbeabsichtigte Stromschläge wirksam verhindert.
Hohe mechanische Festigkeit	Das Kupfersubstrat bietet eine hervorragende Biege- und Ermüdungsbeständigkeit, während die Beschichtung die Gesamtschlagfestigkeit erhöht, wodurch die vernickelte Cu-isolierte PVC-Tauchsammelschiene für den Langzeitbetrieb geeignet ist.
Flexible Anpassung	Benutzerdefinierte Größen, Stärken, Lochpositionen und Biegeformen können gemäß Kundenzeichnungen oder Systemanforderungen angepasst werden, um komplexe elektrische Verbindungsszenarien zu erfüllen.
Ausgezeichnete Korrosionsbeständigkeit	Die Beschichtung isoliert Luft und Feuchtigkeit, verhindert Oxidation auf der Kupferoberfläche und verlängert deren Lebensdauer.

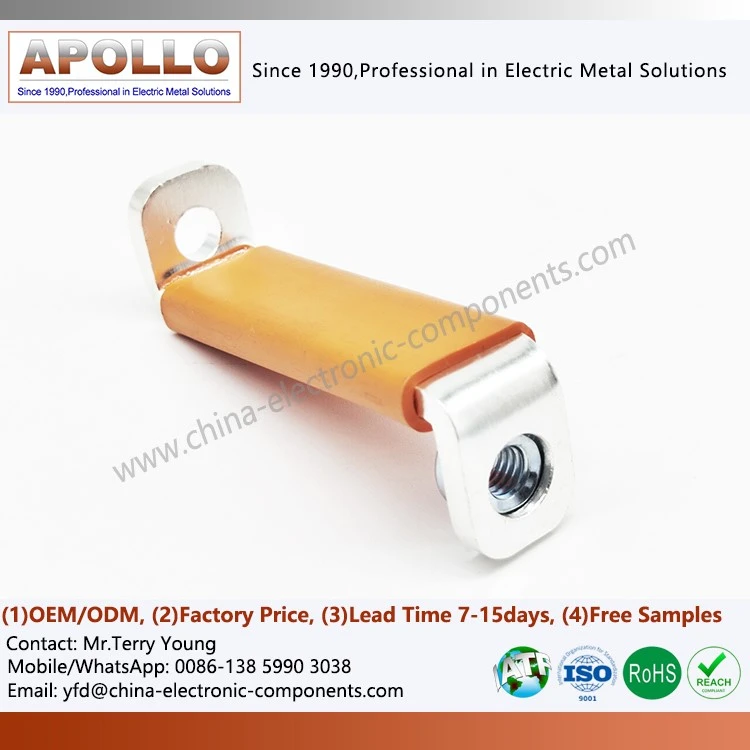

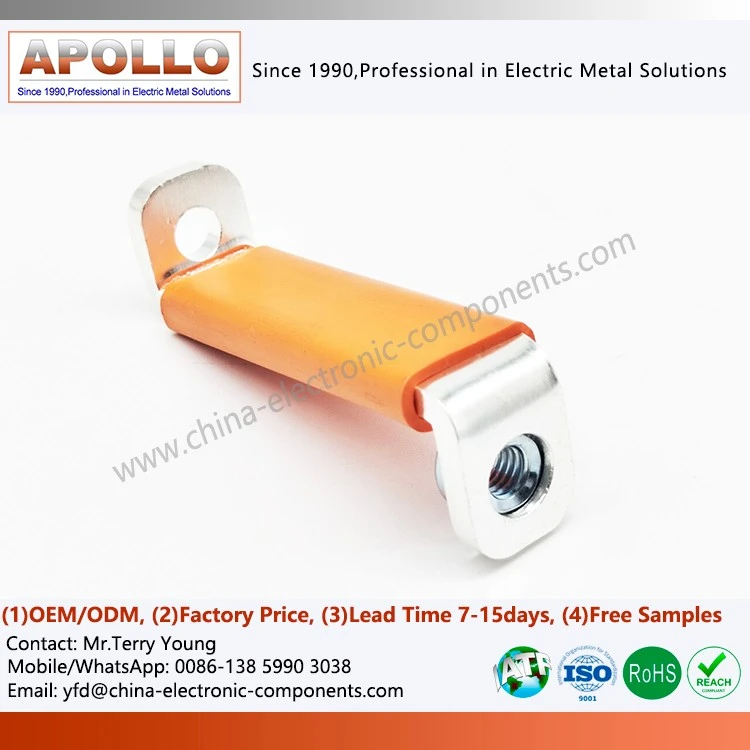

Dip Insulated Busbar

Szenario-Spezifische Auswahl eines hochreinen-Kupfersubstrats

T2-Kupfersubstrat

Reinheit größer oder gleich 99,95 %, Leitfähigkeit bis zu 98 % IACS, geeignet für Anwendungen mit niedrigem bis mittlerem Strom (100 A-1000 A), wie z. B. Stromschienen für Server in Rechenzentren. Seine hervorragende Leitfähigkeit reduziert Stromübertragungsverluste, während seine gute Duktilität eine einfache Verarbeitung zu tauchisolierten PVC-Sammelschienen mit unterschiedlichen Querschnitten ermöglicht und sich so an die kompakten Installationsräume von Rechenzentren anpasst.

C1100 sauerstoff-freies Kupfersubstrat

Mit einem Sauerstoffgehalt von weniger als oder gleich 0,003 % und einem extrem niedrigen Gehalt an Verunreinigungen bietet es eine bessere Leitfähigkeit als T2-Kupfer und eine geringere Signaldämpfung bei der Hochfrequenzstromübertragung. Es eignet sich für Sammelschienensysteme, die in Hochfrequenzgleichrichtern und Präzisionsinstrumenten (z. B. PVC-beschichtete Leistungssammelschienen für medizinische Geräte) verwendet werden, und gewährleistet eine stabile und genaue Stromübertragung.

CuAg0,1 Silber-Kupferlegierungssubstrat

Mit einem Silbergehalt von 0,08-0,12 % behält es eine IACS-Leitfähigkeit von 95 % bei und bietet gleichzeitig eine 25 % höhere mechanische Festigkeit (Zugfestigkeit größer oder gleich 300 MPa) und eine deutlich verbesserte Verschleißfestigkeit. Es eignet sich für Hochstromanwendungen (1000 A–5000 A), die eine häufige Wartung erfordern, wie z. B. tauchisolierte Hauptstromschienen in Energiespeicherstationen im Freien, um eine durch mechanische Beanspruchung verursachte Verformung der Stromschienen zu verhindern.

Anwendungsvorteile: Weit verbreitet in verschiedenen Industrieszenarien einsetzbar

01/

Neue Energiefahrzeuge und Ladestationen

Wird für interne Verbindungen in Batteriepacks verwendet, bietet Isolationsschutz und Kurzschlussschutz und passt sich Vibrationen und Temperaturschwankungen an.

02/

PV-Wechselrichter und Energiespeichersysteme

Sie werden an DC-isolierten Sammelschienen-Verbindungspunkten eingesetzt, verhindern Leckagerisiken in feuchten Umgebungen und erhöhen die Systemsicherheit.

03/

Industrielle Schaltschränke und Verteilerkästen

Als Strom genutztPVC-tauchisolierte SammelschienenIn SPSen, Wechselrichtern und USVs vereinfachen sie die Verkabelung, verbessern die Sauberkeit im Schaltschrank und erhöhen die Sicherheit.

04/

Eisenbahn- und Schiffsenergiesysteme

Sie erfüllen strenge Standards für Flammhemmung, geringe Rauchentwicklung und Vibrationsfestigkeit und werden in Schlüsselbereichen wie Traktionssystemen und Hilfsstromversorgungen eingesetzt.

05/

Medizinische Geräte und hochwertige-Instrumente

Sorgen Sie für saubere und sichere Stromanschlüsse, verhindern Sie versehentliche Stromschläge und halten Sie die Sicherheitsvorschriften für medizinische Elektrogeräte ein.

06/

Automatisierte Produktionslinien und Robotik

Bieten flexiblen Isolationsschutz bei der Kraftübertragung zwischen beweglichen Teilen und verhindern so Kabelabrieb.

Application Area for Plastic Dipping Copper Busbars
