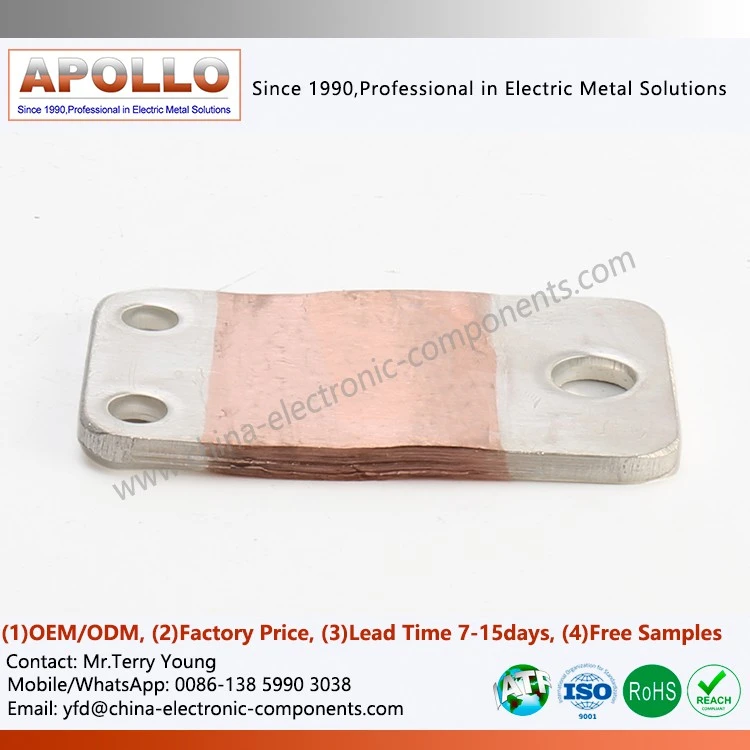

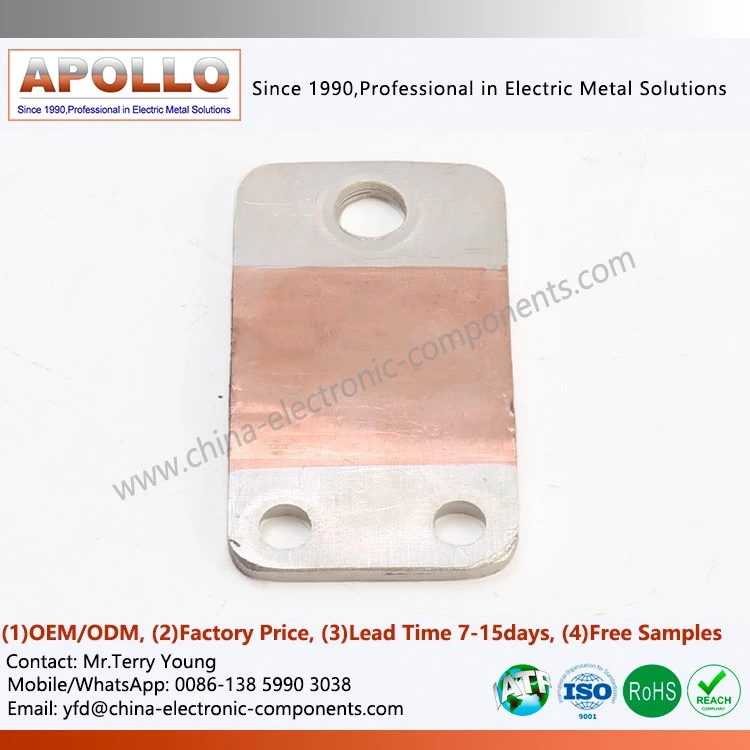

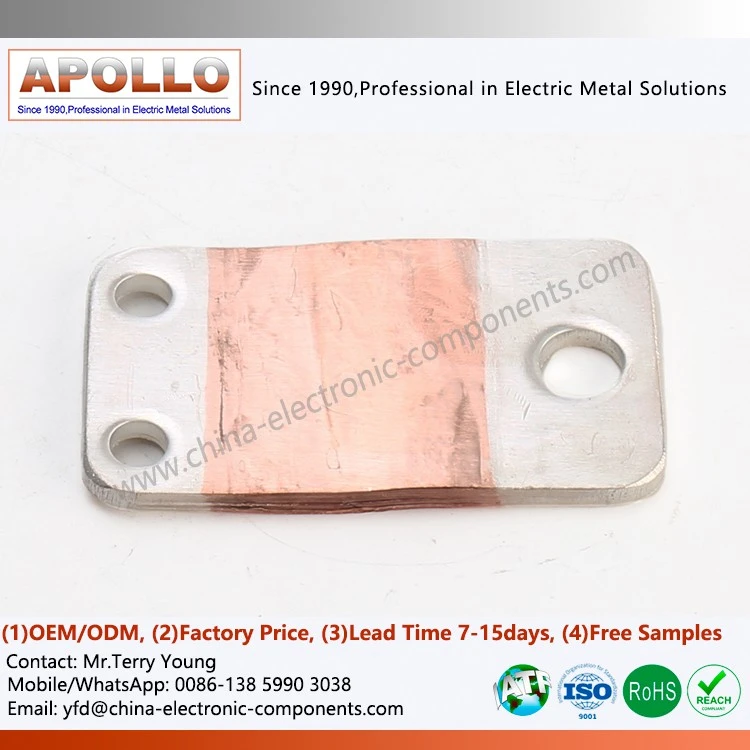

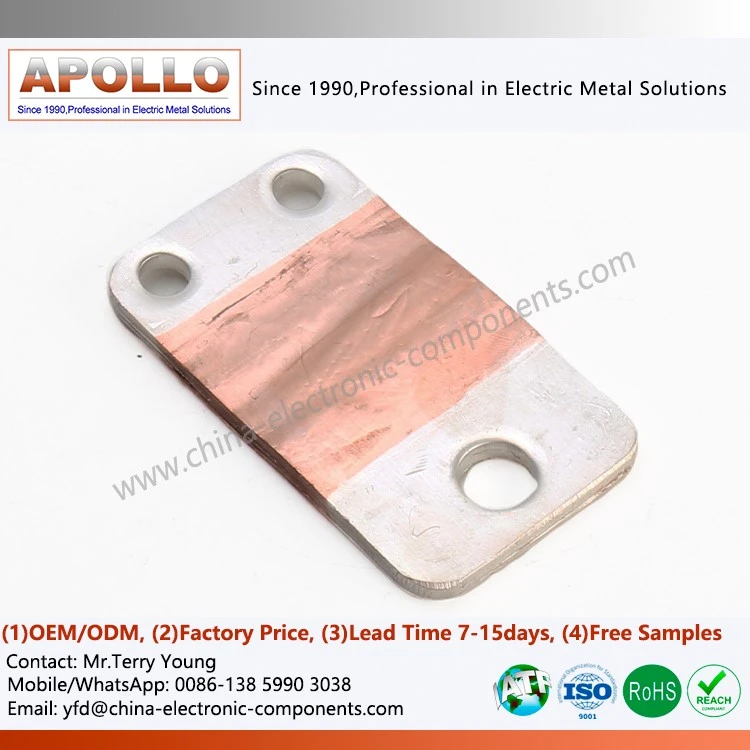

Flexible Sammelschienen aus mehrschichtigen Kupferfolien

Flexible Sammelschienen aus mehrschichtigen Kupferfolien sind Stromübertragungskomponenten, die aus mehreren Schichten hochleitfähiger Elektrolytkupferfolie bestehen, die in einem speziellen Verfahren laminiert, gepresst und isoliert werden. Im Gegensatz zu herkömmlichen massiven Stromschienen vereinen ihre laminierte Struktur und ihr flexibles Design hervorragende elektrische Leitfähigkeit, mechanische Flexibilität und Kompaktheit und ermöglichen so eine sichere, stabile und effiziente Stromübertragung in komplexen Installationsumgebungen.

In modernen elektrischen Systemen, neuen Energiegeräten und elektronischen Hochleistungsgeräten führen hohe Stromdichte, begrenzter Platz und der Bedarf an sowohl leichten als auch zuverlässigen Geräten dazu, dass flexible Kupfer-Sammelschienen zur bevorzugten Wahl für eine wachsende Zahl von Kunden aus dem Ingenieurwesen werden.

Das Hauptmerkmal mehrschichtiger Sammelschienen liegt in ihrem „mehrschichtigen, flexiblen und leitfähigen Verbundaufbau“. Die Schichten werden durch ein spezielles Verfahren aus mehreren Schichten hochreiner Kupferfolie hergestellt und sind fest miteinander verbunden, wodurch die hervorragende Leitfähigkeit des Kupfers bei gleichzeitig außergewöhnlicher mechanischer Flexibilität erhalten bleibt. Im Vergleich zu herkömmlichen starren Stromschienen können sie sich in drei Dimensionen frei biegen, passen sich so verschiedenen komplexen Installationspfaden an und erhöhen die Flexibilität elektrischer Systemlayouts erheblich.

Im Hinblick auf die elektrische Leistung erhöht die mehrschichtige Kupferfolienstruktur effektiv die leitende Querschnittsfläche und verringert die Wechselstromimpedanz, insbesondere unter Hochfrequenz- und Hochstrombedingungen. Die Oberfläche kann optional mit Zinn, Nickel oder Silber beschichtet werden, um die Oxidationsbeständigkeit und Lötbarkeit weiter zu verbessern. Mechanisch weisen die pressgeschweißten flexiblen Kupferverbindungen eine hervorragende Vibrations- und Ermüdungsbeständigkeit auf, was einen stabilen Betrieb unter dynamischen Bedingungen ermöglicht und die Lebensdauer elektrischer Systeme erheblich verlängert.

Darüber hinaus kann die Isolationsschicht der Kupferfolien-Sammelschiene je nach Kundenwunsch angepasst werden. Zu den häufig verwendeten Isoliermaterialien gehören Polyimid (PI), Polyester (PET), Polytetrafluorethylen (PTFE) usw., die über hervorragende elektrische Isolations- und Wärmebeständigkeitseigenschaften verfügen und einen sicheren und zuverlässigen Betrieb in komplexen elektrischen Umgebungen gewährleisten.

Flexible Kupferfolien-Sammelschienen nutzen eine strenge Materialauswahl, um grundlegende Leistung und langfristige Zuverlässigkeit zu gewährleisten. Die leitfähige Schicht besteht aus hochreiner, sauerstofffreier Kupferfolie mit einer Reinheit von über 99,95 % und bietet eine hervorragende elektrische und thermische Leitfähigkeit. Sein äußerst geringer Gehalt an Verunreinigungen reduziert wirksam die Gefahr elektrochemischer Korrosion. Die Dicke der Kupferfolie kann je nach aktuellem Bedarf flexibel angepasst werden, gängige Spezifikationen liegen im Bereich von 0,05 mm bis 0,2 mm. Mehrere Schichten können gestapelt werden, um unterschiedliche Leitfähigkeiten zu erreichen.

Die Zwischenschicht besteht aus einem speziellen Verbundklebstofffilm mit hervorragender Haftung und Hitzebeständigkeit, der eine sichere Verbindung zwischen den Schichten gewährleistet und gleichzeitig eine hervorragende elektrische Isolierung bietet, um Kurzschlüsse zwischen den Schichten zu verhindern. Das äußere Isolationsmaterial wird basierend auf der Anwendungsumgebung ausgewählt. Polyimid (PI) bietet eine hervorragende Hochtemperaturbeständigkeit und mechanische Festigkeit und eignet sich daher für Hochtemperaturumgebungen. Polyester (PET) bietet hervorragende elektrische Leistung und Kostenvorteile und eignet sich daher für allgemeine Umgebungen. und Polytetrafluorethylen (PTFE) bietet eine hervorragende chemische Beständigkeit und ist daher für raue Umgebungen geeignet.

Darüber hinaus wurden auch die Oberflächenbehandlungsmaterialien der Produkte sorgfältig ausgewählt. Die Zinnbeschichtung weist eine gute Schweißleistung und Oxidationsbeständigkeit auf und ist für allgemeine Umgebungen geeignet. Die Nickelbeschichtung weist eine ausgezeichnete Korrosionsbeständigkeit und Härte auf und ist für raue Umgebungen geeignet. Die Versilberungsschicht weist die beste Leitfähigkeit und Schweißleistung auf und eignet sich für Hochfrequenz- und Hochpräzisionsanwendungen.
