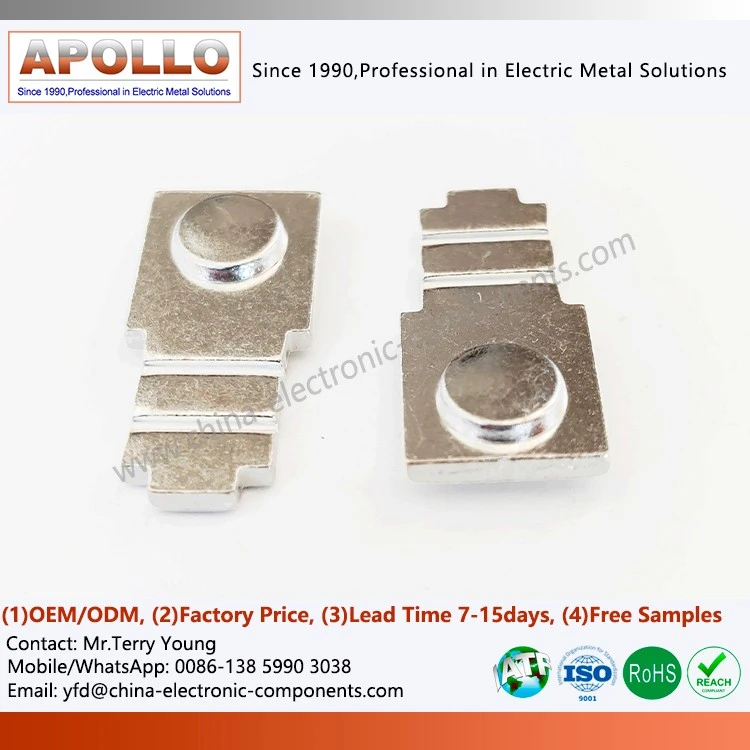

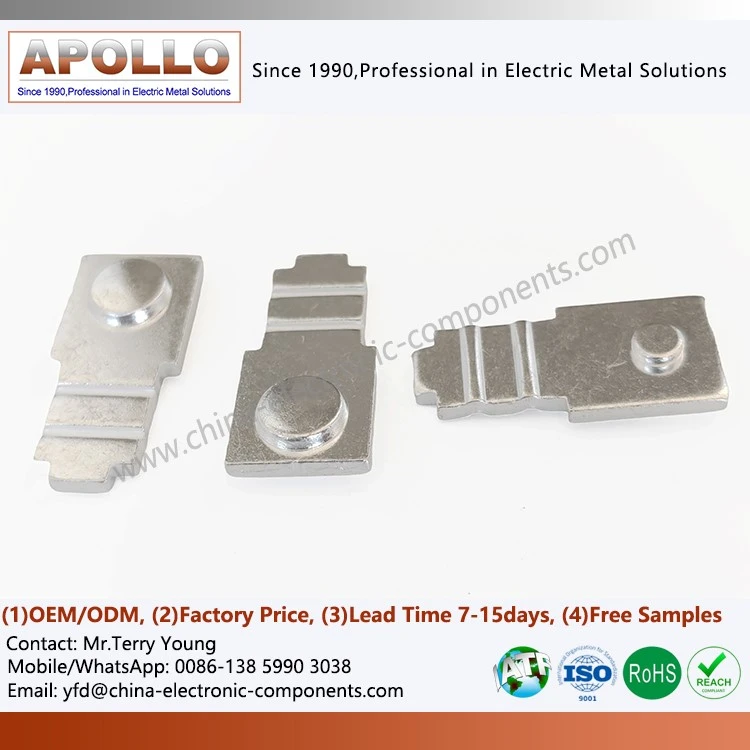

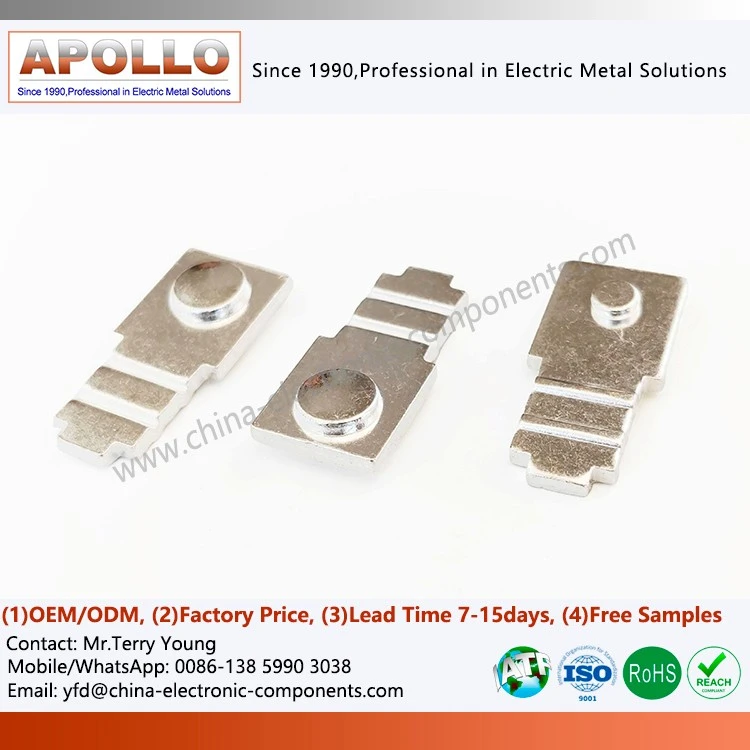

Genietete elektrische Verbindungskomponenten
Produktbeschreibung
Genietete elektrische Verbindungskomponenten werden hergestellt, indem ein Metallsubstrat, leitende Kontakte und strukturelle Stützkomponenten durch Kaltnieten oder Festkörperverbindungsprozesse fest miteinander verbunden werden und so einen stabilen Strompfad und eine mechanische Unterstützung bilden.
Diese Baugruppen werden häufig verwendet in:
Hoch-Spannungsschaltanlage
Elektrische Steuerungssysteme für Fahrzeuge mit neuer Energie
Industriemotoren und elektromagnetische Steuerung
Energiespeichersysteme und Wechselrichter
Elektrische Relais und Schütze
Stromverteilungseinheiten (PDUs)
Ihr Kernwert liegt in der Aufrechterhaltung eines stabilen Leiterpfads und der Reduzierung des Kontaktwiderstands, wodurch strukturelle Lockerungen und Leistungseinbußen durch Vibrationen, Temperaturschocks oder Langzeitgebrauch minimiert werden.
Produktionsausrüstung und -prozesse: Verfeinerte Fertigung, angepasst an die Standards für elektrische Verbindungen
Rohstoffauswahl:Es werden Substrate mit hoher -Leitfähigkeit wie T2-Kupfer und Kupferlegierungen ausgewählt, deren Leitfähigkeit mindestens 98 % IACS beträgt und deren Verunreinigungsgehalt höchstens 0,05 % beträgt, um die Leitfähigkeit sicherzustellen. Als Isoliermaterialien werden PA66, PBT oder flammhemmendes Silikon der Klasse UL94 V-0 mit einem Temperaturbereich von -40 Grad bis 125 Grad verwendet. Oberflächenbehandlungsmaterialien verwenden hochreines Silber, Zinn und Vergoldung und entsprechen den RoHS- und REACH-Umweltstandards. Alle Materialien haben spezielle Tests in der Elektroverbindungsindustrie bestanden.
Präzisionsstanzen:Leitende Anschlüsse werden mithilfe von Präzisionsstanzpressen mit mehreren Stationen geformt, mit Maßtoleranzen von höchstens ±0,03 mm und Fehlern der leitenden Querschnittsfläche von höchstens ±5 %, wodurch eine gleichmäßige Stromübertragung gewährleistet und örtliche Erwärmung vermieden wird. Das Design der Anschlussnietnut wird durch Finite-Elemente-Simulation optimiert, um den Eingriff mit dem Leiter zu verbessern.
Integrierter Nietprozess:Hydraulische/pneumatische Präzisionsnietmaschinen werden zum Stanzen von Leitern und Anschlüssen für elektrische Kontakte verwendet. Die Nietkraft wird auf 500 {2}}2000 N begrenzt, um eine dichte, spaltfreie und effektive Verbindung mit ausreichender Auszugskraft zu gewährleisten. Die Formgebung nach dem Nieten sorgt für ein gepflegtes Erscheinungsbild und maximiert die leitende Kontaktfläche.

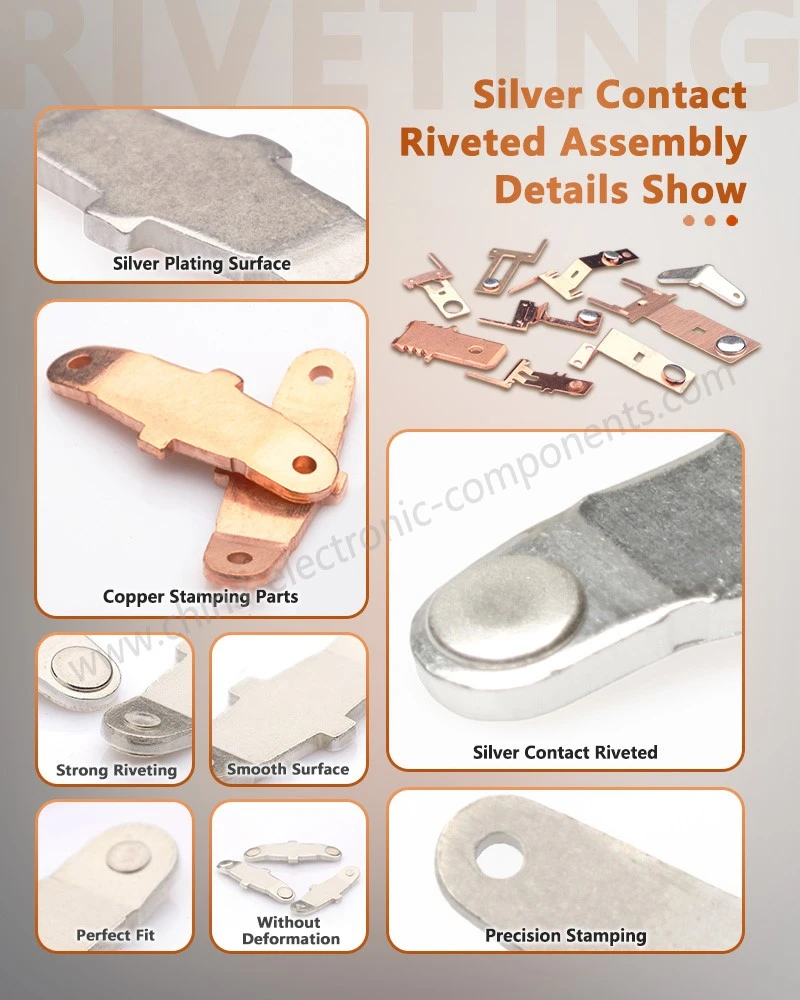

Leitfähige Oberflächenbehandlung:Je nach Anwendung kommen Verfahren wie Versilberung (Dicke größer oder gleich 3 µm), Verzinnung (Dicke größer oder gleich 5 µm) und Vergoldung zum Einsatz. Die Beschichtungshaftung ist größer oder gleich 5 N (Kreuzschnitt-Haftungstest) und der Kontaktwiderstand ist kleiner oder gleich 5 mΩ. Die Beschichtung ist gleichmäßig, frei von Lochfraß und Abblättern und verbessert die Leitfähigkeit und Korrosionsbeständigkeit.
Isolierungs- und Dichtungsintegration:Zur Integration der Isolierhülle und des leitfähigen Anschlusses wird Spritzguss verwendet. Der Mantel ist blasen- und rissfrei und liegt eng an der Klemme an. Silberkontakt-Nietebaugruppen mit Dichtungsstruktur enthalten einen Silikondichtring mit einer auf 15–20 % kontrollierten Kompression, wodurch eine Schutzart von IP65 oder höher gewährleistet wird.
Designvorteile: Technische Weisheit bei Konnektivitätslösungen auf Systemebene
Ergonomisches Installationsdesign
Unsere beweglichen Federanker-Nietbaugruppen verfügen über ein professionelles ergonomisches Design, das einen einfachen und effizienten Installationsprozess gewährleistet. Alle Installationsschnittstellen sind für eine einfache Bedienung durch Installateure in verschiedenen Arbeitsumgebungen optimiert. Eine einzigartige Struktur der Installationsanleitung gewährleistet eine schnelle Ausrichtung und vermeidet häufige Fehler bei herkömmlichen Verbindungsinstallationen.
Modulares Schnittstellendesign
Die elektrischen In-Mold-Nietenkontakte nutzen ein standardisiertes Schnittstellendesign, das perfekt mit den gängigen elektrischen Systemen auf dem Markt kompatibel ist. Eine einzigartige Positionierungsstruktur gewährleistet eine schnelle Ausrichtung während der Installation und vermeidet Installationsprobleme, die durch Fehlausrichtung bei herkömmlichen Verbindungsmethoden verursacht werden. Dieses Design vereinfacht den Installationsprozess und reduziert Installationszeit und -kosten.
Kompaktes Raumnutzungsdesign
Die elektrischen In-Die genieteten Verbindungen zeichnen sich durch ein kompaktes Design aus, das den Installationsraum erheblich reduziert und gleichzeitig die Verbindungszuverlässigkeit beibehält. Im Vergleich zu herkömmlichen Verbindungsmethoden wird der Platzbedarf um 25 % reduziert, was ein kompakteres Design elektrischer Geräte ermöglicht und eine ideale Lösung für Installationsumgebungen mit hoher -Dichte darstellt.
Anwendungsvorteile
| Elektrofahrzeuge (EV/HEV) | Interne Modulverbindungen innerhalb von Batteriepacks und Hochspannungsverteilungseinheiten (PDUs). Seine Vibrationsfestigkeit und das Fehlen thermischer Schäden sind entscheidend für die Gewährleistung der Batteriesicherheit und -lebensdauer. |
| Erneuerbare Energie | Windkraftkonverter, Photovoltaik-Wechselrichter und Energiespeichersysteme (ESS). Bei diesen Geräten, die eine Lebensdauer von über 25 Jahren erfordern, ist die Langzeitzuverlässigkeit des Nietens mit herkömmlichen Verbindungsmethoden unübertroffen. |
| Schienenverkehr und Luft- und Raumfahrt | Zugsteuerungssysteme und luftgestützte elektronische Ausrüstung. In diesen Bereichen mit strengen Anforderungen an Vibrationen, Stöße und extreme Temperaturen ist das Nieten eine bewährte Verbindungstechnologie mit höchster{1}Sicherheit. |
| Industrielle Automatisierung und Servoantriebe | In-In-Mold-NietkomponentenVerbindung von IGBT-Modulen und Kondensator-Sammelschienen in Hochleistungs-Servoantrieben. Sein Design mit niedriger -Induktivität trägt dazu bei, Schaltgeräusche zu reduzieren und die Systemleistung zu verbessern. |
