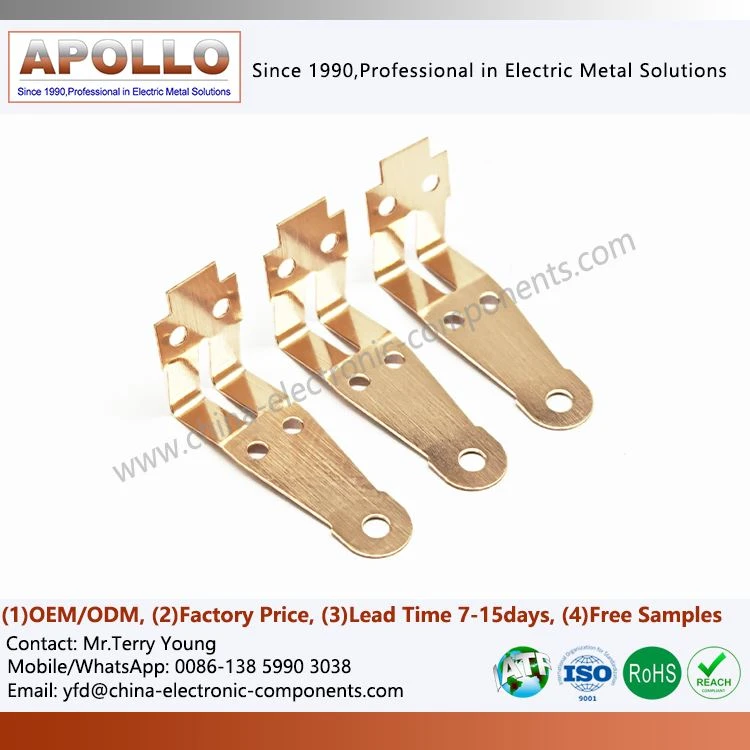

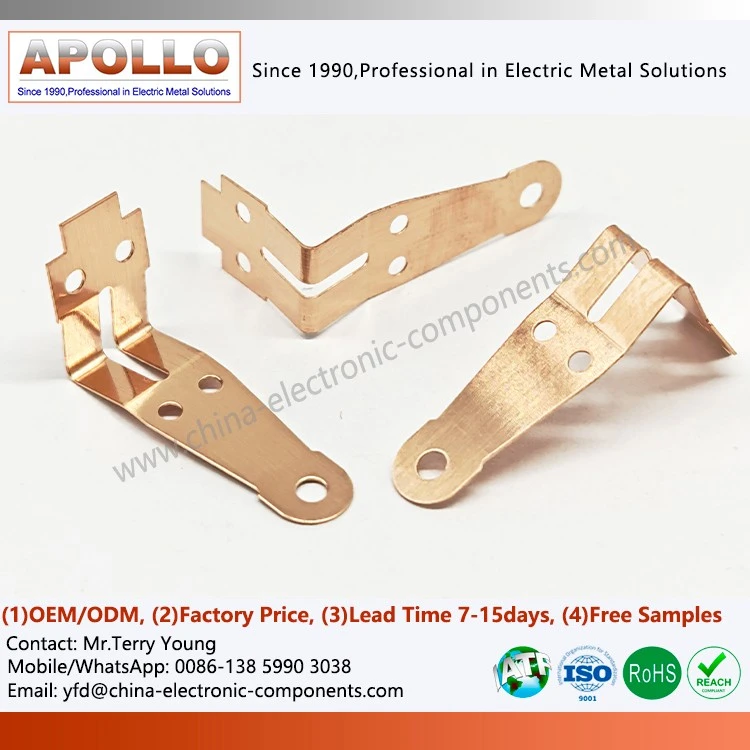

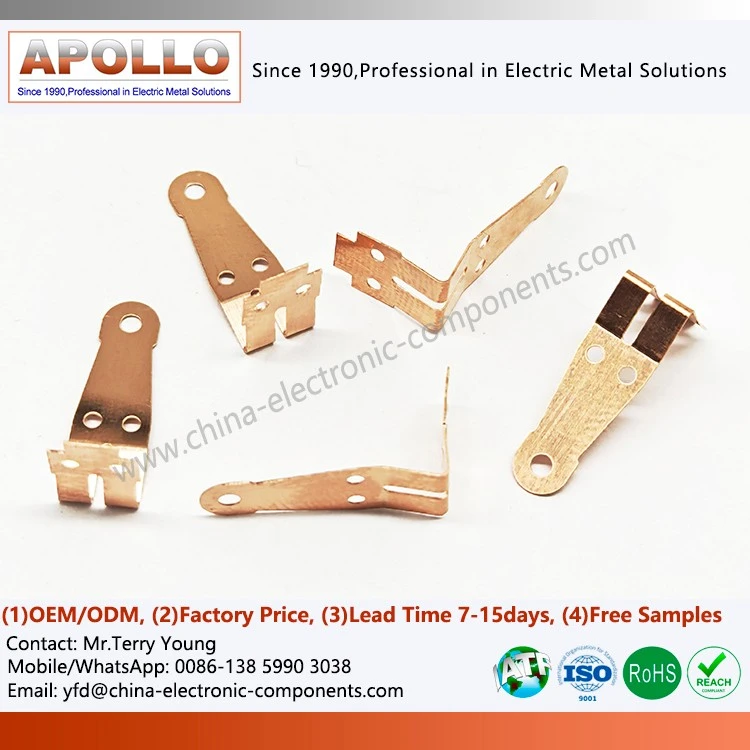

BeCu-Stanzen
Produktbeschreibung
Diese Serie von BeCu-Stanzteilen wird präzise aus beweglichen Federn aus hochelastischem Berylliumkupfer (BeCu) und hochleitfähigen Silberkontakten (Ag, AgNi, AgSnO₂) durch Kaltnieten, Heißnieten oder Widerstandsschweißen zusammengesetzt.
Die beweglichen Federnietbaugruppen des Relais kombinieren elastische Erholungsleistung mit ausgezeichneter Leitfähigkeit und sorgen für strukturelle Stabilität und zuverlässigen Kontakt unter hochfrequenten Unterbrechungen oder Dauerstrombedingungen. Sie werden häufig verwendet in:
Neue Energie-Batteriemanagementsysteme (BMS)
DC-Schütze und -Relais
Niederspannungs-Leistungsschalter und -Schalter
Ladesäulen und Energiekontrollmodule
Automobilelektronik und Industriesteuerungen
Diese Strukturkomponenten sind Schlüsselelemente für die Erzielung einer „hoch{0}zuverlässigen Ein-/Aus-Steuerung“ und einer „niedrig-Signalantwort.“
Materialvorteile: Die ideale Kombination von BeCu + Silber
1. Federmatrix aus Berylliumkupfer (BeCu).
Wir verwenden hochwertige Berylliumkupfermaterialien der Serien C17200/C17500, zu deren Hauptvorteilen gehören:
Hohe Festigkeit und hohe Elastizität: Nach einer präzisen Alterungswärmebehandlung kann die Zugfestigkeit über 1100 MPa erreichen, was einen gleichmäßigen Betrieb und eine langfristige elastische Erholung gewährleistet.
Hervorragende Leitfähigkeit: Im Vergleich zu gewöhnlichen Phosphorbronze- oder Messingmaterialien behält BeCu seine Festigkeit bei und behält gleichzeitig eine gute elektrische Leitfähigkeit bei.
Hohe Ermüdungsbeständigkeit: Kann Millionen mechanischer Zyklen ohne Instabilität standhalten und ist daher ideal für Hochfrequenz-Schaltanwendungen.
Korrosionsbeständigkeit und Oxidationsbeständigkeit: Die Oberfläche oxidiert oder verfärbt sich nicht so leicht und passt sich somit an komplexe Umgebungsbedingungen an.
2. Silberkontakte (Ag / AgNi / AgSnO₂)
Die Kontaktkomponenten sind je nach Einsatzumgebung flexibel wählbar:
Reines Silber (Ag): Optimale Leitfähigkeit, geeignet für Schaltkreise, die einen geringen Widerstand erfordern.
Silber-Nickel (AgNi): Beständig gegen Schweißen und Verschleiß, geeignet für das Schalten mittlerer Ströme.
Silber-Zinnoxid (AgSnO₂): Hervorragende Lichtbogenbeständigkeit und Schweißbeständigkeit, häufig verwendet in Gleichstromanwendungen mit neuer Energie.
Verschiedene Materialkombinationen sorgen für zuverlässige Leistung in allen Szenarien, von der Niederspannungssteuerung bis zur Hochstromunterbrechung.
Fertigungsvorteile: Integrierter Prozess vom Stanzen bis zum Nieten
Hochpräziser Prägeprozess
Der Einsatz von Hochgeschwindigkeits-Präzisionsstanzpressen (60-200-Tonnen-Klasse) in Kombination mit progressiven und zusammengesetzten Stanzformen gewährleistet eine stabile Maßgenauigkeit der Teile (Toleranz innerhalb von ±0,01 mm kontrollierbar).
Das Gesenkdesign wird im eigenen Haus entwickelt und ermöglicht komplexe Geometrien und Biegedesigns mit mehreren Segmenten, um unterschiedlichen Platzverhältnissen und mechanischen Anforderungen gerecht zu werden.
Zu den Oberflächenbehandlungsoptionen gehören Versilberung, Vernickelung und Verzinnung, wodurch die Leitfähigkeit und Korrosionsbeständigkeit effektiv verbessert werden.
Silberkontakt-Niet-/Schweißtechnik
Ausgestattet mit automatischen Nietmaschinen und Widerstandsschweißmaschinen für präzise Positionierung und Druckkontrolle, die eine starke und reibungslose Verbindung zwischen den Kontakten und Federn gewährleisten.
Der Kontaktnietbereich erfährt eine gleichmäßige Belastung, wodurch ein Ablösen und eine unvollständige Verlötung verhindert werden.
Auf Anfrage sind mehrere Formen erhältlich, darunter doppelseitige Kontakte, exzentrische In-Mold Silver-Nietkontakte und symmetrische Nietstrukturen.
Strenges Qualitätskontrollsystem
Jede Charge von Silver Rivet Electrical Connections wird einer strengen Qualitätskontrolle unterzogen, einschließlich optischer Dimensionsprüfung, Leitfähigkeitswiderstandsprüfung sowie Elastizitäts- und Ermüdungsprüfung.
Wichtige Prozesse unterliegen der SPC (Statistical Process Control), um die Konsistenz der Chargen sicherzustellen.
Vor dem Versand wird eine 100-prozentige Sicht- und Funktionsprüfung durchgeführt, um sicherzustellen, dass die Lieferung fehlerfrei ist.
Detaillierte Präsentation: Präzisionsqualität vom Mikroskop bis zum Gesamtbild
Saubere, gratfreie Prägekanten sorgen für eine reibungslose Montage.
Präzise symmetrische Federbiegewinkel sorgen für eine hohe Gleichmäßigkeit der Wirkung.
Glatte und vollflächig anliegende Nietflächen, frei von Lücken und Rissen;
Eine gleichmäßige und glänzende Oberflächenbeschichtung sorgt für eine stabile Leitfähigkeit.
Gleichbleibende Federdicke und -härte sorgen für zuverlässige mechanische Eigenschaften.
Diese scheinbar unbedeutenden Prozesskontrollen sind die Kerngarantie für den langfristigen, stabilen Betrieb hochwertiger eingebetteter Silberkontakte in Dies.
