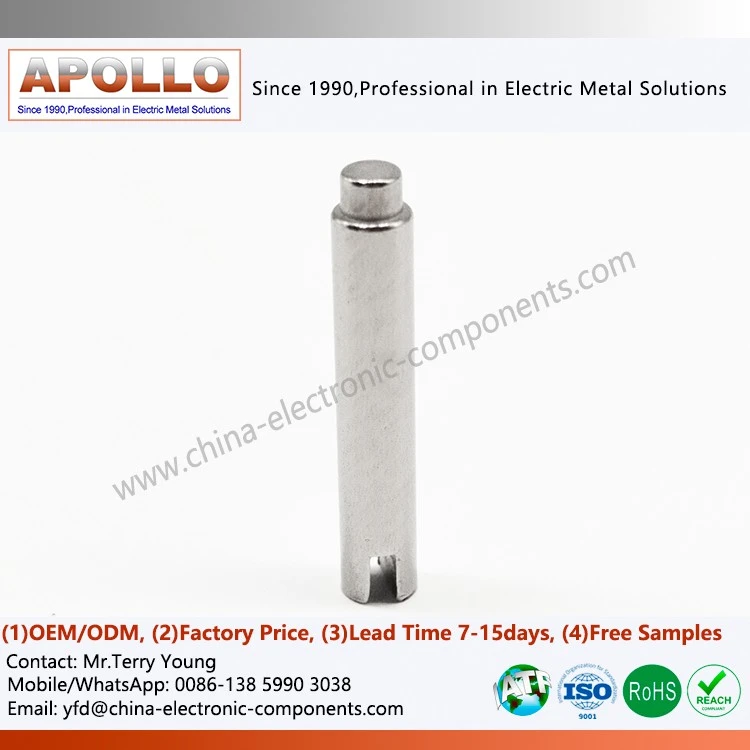

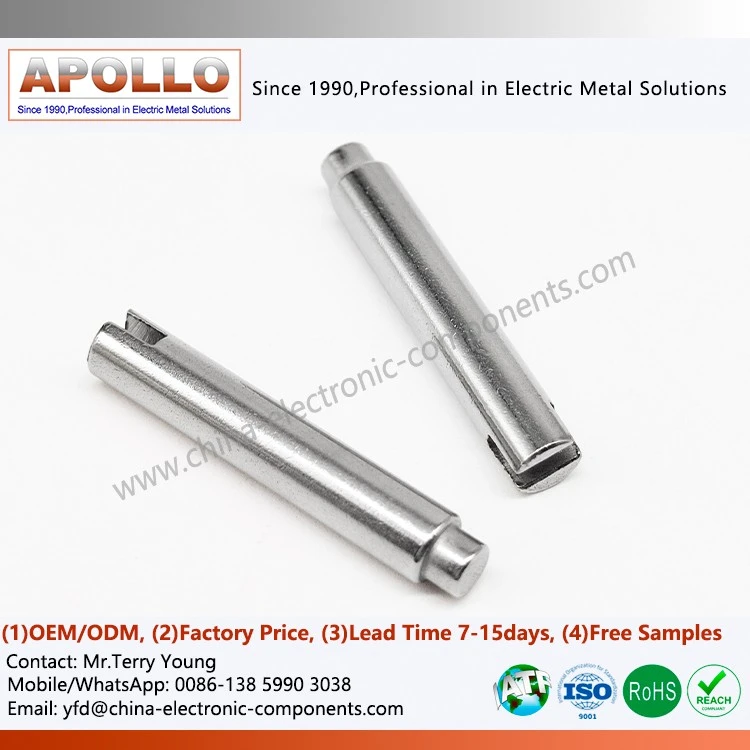

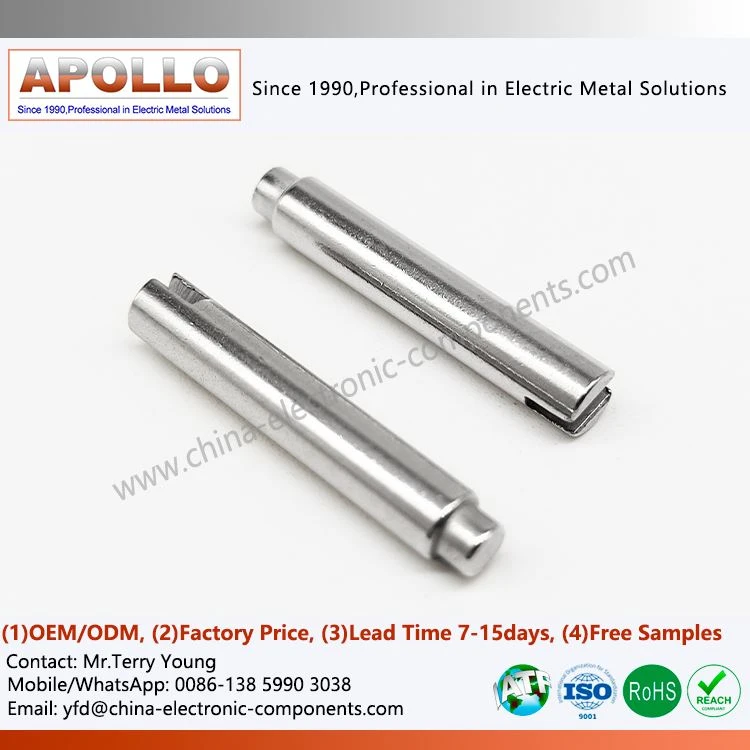

DT4C-Eisenkern für Verriegelungsrelais

Der DT4C-Eisenkern für Stromstoßrelais ist weit mehr als ein herkömmlicher „magnetischer Leiter“. Es handelt sich um ein Gerät zur Steuerung des Magnetflusses, das die Bewegungssteuerungstheorie der magnetischen Domänenwand, die Optimierung der Querschnittsfläche des Magnetkreises bei abrupten Änderungen und den Verriegelungsmechanismus der remanenten Magnetisierung in einem einzigen kontinuierlichen Körper integriert. Seine Stufenstruktur an beiden Enden ist kein einfaches mechanisches Positionierungsmerkmal, sondern eine präzise Topologie, die auf einem Reluktanzgradientendesign basiert. Die abrupte Änderung des Stufendurchmessers (typischerweise ΔD/D≈0,15-0,20) erzeugt eine stufenartige Reluktanzverteilung in axialer Richtung. Wenn der Erregerstrom der Spule entfernt wird, verringert sich diese Stufenreluktanz in Kombination mit der geringen Koerzitivfeldstärke (Hc) des Materials<40A/m), locks the magnetic flux density in the working air gap within a narrow band of 0.8-1.2T, achieving magnetic state memory without holding current. The ingenuity of this magnetic circuit design lies in the magnetic flux concentration effect formed at the step root, which increases the local magnetic induction intensity by 15-20%, while the 45° chamfer (not a right angle) in the step transition region reduces the edge leakage flux coefficient from 0.18 to 0.08, improving energy conversion efficiency by 12%.
