Studie zu Materialien und Lebensdauer von Relaiskontakten: Leistung, Materialauswahl und Anwendungsanalyse

In den Bereichen der Automatisierungssteuerung und des Elektrogerätebaus gehören Relais zu den am häufigsten verwendeten Steuerungskomponenten. Die Materialauswahl und die Lebensdauer der Relaiskontakte bestimmen direkt die Zuverlässigkeit und den Wartungszyklus des gesamten Geräts. Das Verständnis der Materialeigenschaften, Betriebsmechanismen und Haltbarkeit verschiedener Kontakte ist für die Entwicklung und den Kauf leistungsstarker elektrischer Komponenten von entscheidender Bedeutung.







Die elektrische Lebensdauer von Allzweck- und Leistungsrelais beträgt typischerweise über 100.000 Schaltspiele, während die mechanische Lebensdauer Millionen oder sogar Milliarden Schaltspiele erreichen kann. Der Grund dafür, dass die elektrische Lebensdauer deutlich kürzer ist als die mechanische Lebensdauer, liegt in der Beschädigung der Kontaktoberfläche durch Lichtbögen. Wenn Kontakte häufig Strom leiten und unterbrechen, führt die Lichtbogenbildung zum Schmelzen, zur Migration oder zur Oxidation des Materials, wodurch die Kontaktleistung beeinträchtigt wird.



Die Lebensdauer präziser elektrischer Kontakte kann durch den Einsatz geeigneter Kontaktmaterialien und Lichtbogenunterdrückungstechnologie erheblich verlängert werden. Wenn beispielsweise ein für 240 A, 80 V AC ausgelegter Kontakt zum Schalten einer geringen Last (z. B. 5 A) verwendet wird, verlängert sich seine Lebensdauer erheblich. Beim Schalten hoher Lasten (z. B. 120 A, 120 V AC) erhöht sich die Gefahr von Kontaktverschleiß und Verschweißungen erheblich.



Das Kontaktleben endet typischerweise in den folgenden Situationen:



Kontaktklemmung oder Schweißfehler;

Der Materialtransfer verursacht einen schlechten Kontakt.



Erhöhter Kontaktwiderstand durch Spritzer oder Verschleiß an der Kontaktfläche.

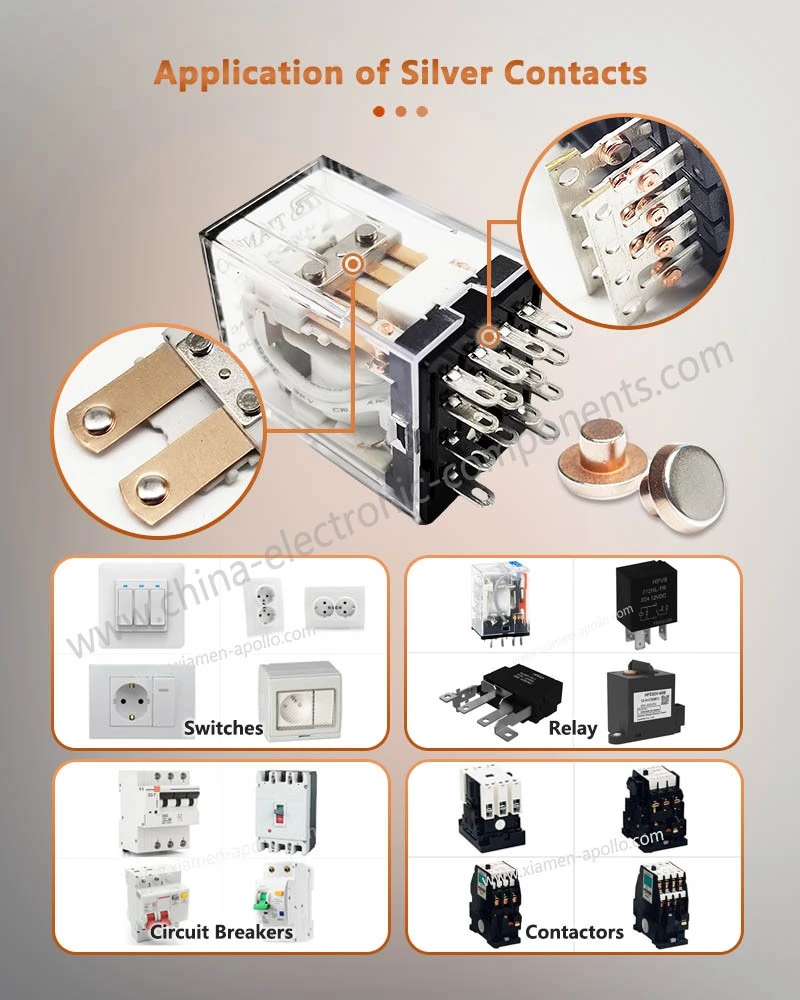

Relaiskontakte können aus einer Vielzahl von Edelmetallen oder Legierungen hergestellt werden, darunter Silber (Ag), Palladium (Pd), Wolfram (W), Nickel (Ni), Kupfer (Cu) und deren Verbundstoffe. Zu den gängigen Kontakttypen gehören:



Fester Silberkontakt

Elektrische Federkontakte

Elektrischer Schleifkontakt/Schleifringkontakte

Verbundkontakte

Bimetallkontakte mit Kaltkopf-



1. Silber und Silber-basierte Legierungen

Reines Silber verfügt über eine hervorragende elektrische und thermische Leitfähigkeit und ist das Grundmaterial für die meisten Relaiskontakte. Es hat einen geringen Kontaktwiderstand und eine gute Verarbeitbarkeit, neigt jedoch in schwefelhaltigen Umgebungen zum Anlaufen.



2. Silbercadmiumoxid (AgCdO)

Silber-Cadmiumoxid ist ein klassisches Kontaktmaterial für Leistungsrelais und bietet eine hervorragende Lötbeständigkeit und Lichtbogenlöschleistung. Es wird typischerweise durch Pulvermetallurgie aus Silberpulver und Cadmiumoxidpulver hergestellt und kombiniert die leitfähigen Eigenschaften von Silber mit der hohen Korrosionsbeständigkeit von CdO. Der Cadmiumoxidgehalt von AgCdO liegt zwischen 10 % und 15 %, wodurch das Kontaktkleben effektiv reduziert wird.



3. Silberzinnoxid (AgSnO) und Silberindiumzinnoxid (AgInSnO)

Mit zunehmenden Umweltschutzanforderungen und Einschränkungen bei der Verwendung von Cadmium werden Silberzinnoxid und Silberindiumzinnoxid zu idealen Alternativen zu AgCdO. Diese bimetallischen Silberkontakte bieten eine höhere Härte, eine stärkere Lötbeständigkeit und eine hervorragende Stabilität, wodurch sie sich besonders für hohe Stoßbelastungen wie Wolfram-Glühlampen und Automobilschaltkreise eignen.



4. Silber-Nickel (AgNi) und Silber-Palladium (AgPd)

Die Silber--Nickellegierung kombiniert hohe Leitfähigkeit mit ausgezeichneter Lichtbogenbeständigkeit und ist ein gängiges Material für bimetallische Nietkontakte und Schalter-Silberkontakte. Kontakte aus Silber-Palladium hingegen sind für ihre hohe Härte und geringe Verschleißrate bekannt und werden häufig in hochwertigen Relais und Signalsteuerungskomponenten verwendet.



5. Bimetallische Nietkontakte

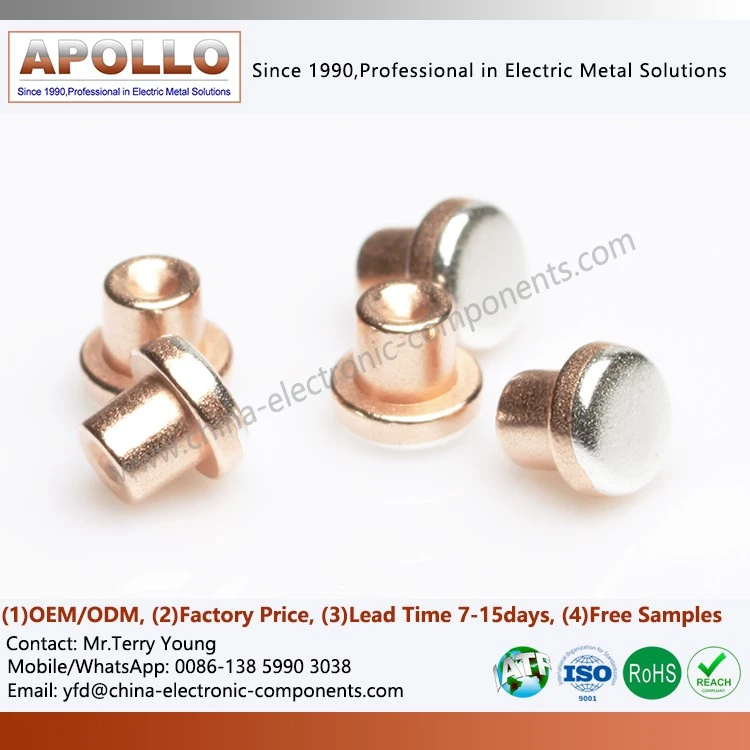

Bimetallkontakte werden durch Kaltstauchen oder Nieten einer Edelmetallschicht (z. B. Silber oder Silberoxid) auf ein Grundmaterial (z. B. Kupfer oder Messing) hergestellt und bieten sowohl eine hohe Leitfähigkeit als auch Kostenvorteile. Zu den gängigen Strukturen gehören:



Bimetallische Silberkontakte:Oberflächensilberschicht und Rückseite aus Kupfer oder Messing, verwendet für Schalter mittlerer{0}}bis-hoher Last.

Bimetallniet für Relais:Wird in Leistungsrelais, Kfz-Relais und Verriegelungsrelais verwendet.

Bimetall-Nietkontakte:Sorgen Sie für einen niedrigen Kontaktwiderstand und eine hervorragende Schweißzuverlässigkeit in hochfrequenten Betriebsszenarien.



Diese Struktur reduziert nicht nur den Einsatz von Edelmetallen, sondern verbessert auch die Widerstandsfähigkeit gegen Kontaktermüdung und die Wärmeableitung, was sie zu einer gängigen Lösung in der modernen Relaisfertigung macht.







Mit zunehmender Integrationsdichte und Betriebsfrequenz von Geräten werden Verbund- und Gleitkontakttechnologien immer beliebter. Schleifringkontakte werden beispielsweise zur Signal- und Stromübertragung in rotierenden Geräten eingesetzt. Ihre Materialien müssen sowohl eine hervorragende elektrische Leitfähigkeit als auch mechanische Verschleiß- und Korrosionsbeständigkeit aufweisen.



Mittlerweile werden elektrische Federkontakte häufig in Schaltern, elektromagnetischen Relais und elektronischen Modulen verwendet. Ihr Design erfordert ein Gleichgewicht zwischen Federkraft und Kontaktdruck, um einen langfristig stabilen Kontakt zu gewährleisten.









Auch die Kontaktform, die Montagemethode und die Dicke der Legierungsschicht wirken sich auf die Lebensdauer aus. Zu den gängigen Strukturen gehören:



Kaltköpfige Bimetallkontakte:Kaltstauchende-Bimetallkontakte sorgen durch Kaltstauchen für eine dichte Metallbindung.

Verbund-Bimetallnieten:Mechanisch genietet, um die Haftfestigkeit und Vibrationsfestigkeit zu verbessern.

Präzisions-Elektrokontakte:Kontakte mit Toleranzen im Mikrometerbereich werden in hochpräzisen Relais verwendet.



Durch rationelles Design und Prozessauswahl können vorzeitige Kontaktbeeinträchtigungen und Schweißrisiken vermieden werden, wodurch die elektrische Stabilität von Relais über einen langfristigen Betrieb gewährleistet wird.





Da sich elektrische Steuerungssysteme hin zu Hochfrequenz, hoher Leistung und intelligentem Betrieb weiterentwickeln, wird sich der Anwendungsbereich von Bimetall-Silberkontakten, Bimetallnieten für Relais und Verbundkontakten weiter erweitern. Neue umweltfreundliche Kontaktmaterialien (wie cadmiumfreie Silberlegierungen) und Präzisionsfertigungsverfahren (wie Kaltstauchen und Mikronieten) werden die Lebensdauer und Konsistenz elektrischer Kontakte weiter verbessern.



Durch wissenschaftliche Materialauswahl und Prozessoptimierung können Relaishersteller und Ingenieurdesigner das optimale Gleichgewicht zwischen Leistung, Kosten und Zuverlässigkeit erreichen und so die nachhaltige Entwicklung der intelligenten Elektroindustrie fördern.
