Ausgleich von Wärmeableitung und elektrischer Leitfähigkeit: Eine Analyse der technischen Wärmemanagementlogik für starre Kupfersammelschienen und flexible Steckverbinder

In neuen Energieantriebs- und Energiespeichersystemen bestimmen die aktuelle -Belastbarkeit und die Wärmemanagementfähigkeiten gemeinsam die Effizienz und Langlebigkeit des Systems. Während starre Kupfersammelschienen und flexible Steckverbinder zwei zentrale leitfähige Strukturen darstellen, geht der grundlegende Unterschied zwischen ihnen über die bloße „Steifigkeit versus Flexibilität“ hinaus; Der entscheidende Unterschied liegt in den systemischen Unterschieden hinsichtlich der Wärmeleitungspfade und Wärmeableitungsmechanismen.





























































Starre Kupfersammelschienen werden typischerweise aus hochreinem Kupfer durch Walzen, Stanzen und Biegen geformt; Sie zeichnen sich durch eine durchgehende, dichte Struktur mit niedrigem spezifischem Widerstand und einem direkten Wärmeleitungspfad aus. Wenn Strom fließt, diffundiert die Wärme schnell in Längsrichtung durch den Metallkörper und wird über Verbindungspunkte an externe Wärmeableitungsstrukturen-wie Kühlplatten oder Gehäuse- übertragen, wodurch ein klarer Mechanismus der „gerichteten Wärmeleitung“ entsteht. Diese Struktur eignet sich für Hochleistungssysteme mit aktiver Kühlung, z. B. feste Verbindungszonen innerhalb von Stromverteilungs- und Stromumwandlungsmodulen.

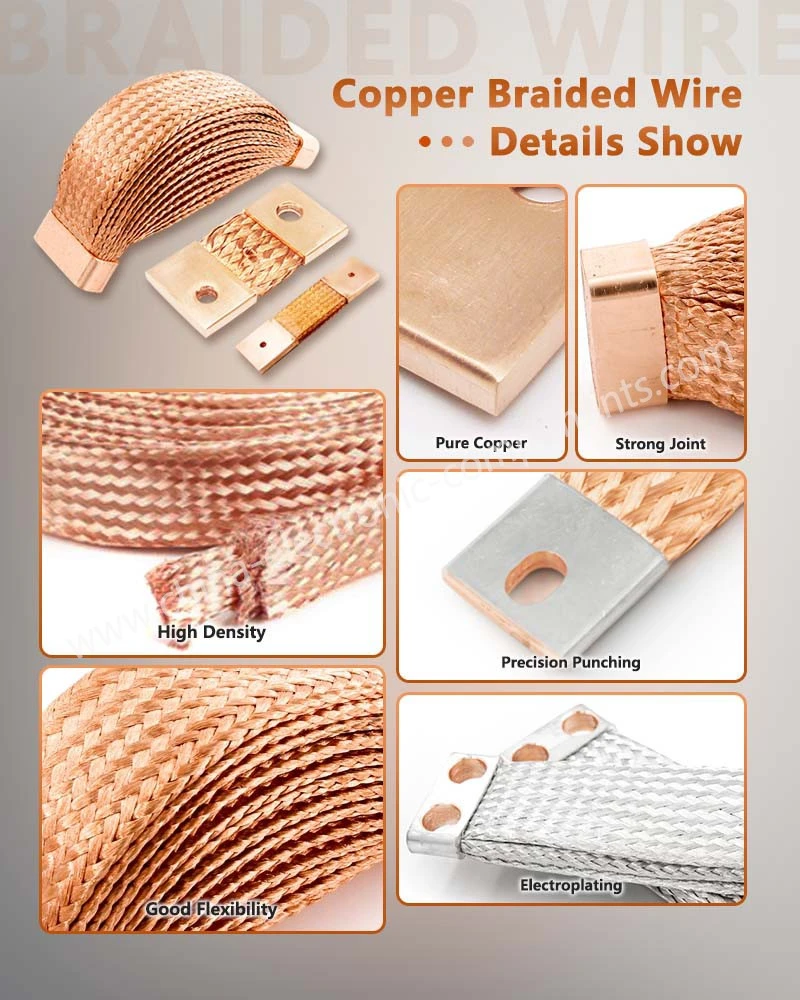

Im Gegensatz dazu weisen flexible Steckverbindersysteme völlig unterschiedliche thermische Verhaltensmuster auf und basieren auf mehrschichtigen Feinkupfer- oder Geflechtstrukturen, um ein verteiltes Wärmeleitungsnetzwerk zu schaffen. Beispielsweise verwenden flexible, aus Kupfer geflochtene Verbindungsschienen mehrere flexible Einheiten, um den Strom aufzuteilen. Dadurch wird verhindert, dass sich die Wärme in einem einzigen Kanal konzentriert, und stattdessen kann sie in mehrere Richtungen diffundieren. Strukturen wie Kupfer-Flex-Sammelschienen verbessern die thermische Pufferfähigkeit in Umgebungen, die Vibrationen ausgesetzt sind, weiter. Flache geflochtene Shunts verwenden ein abgeflachtes Leiterdesign, um die Wärmeableitungsoberfläche zu vergrößern und den Wärmeaustausch stärker von der Luftkonvektion abhängig zu machen.



In komplexeren Verbindungsszenarien werden häufig flexible elektrische Kupfergeflechtsteckverbinder und flexible Kupfergeflechtsteckverbinder mit verzinnten Enden in Systemen verwendet, die sowohl Leitfähigkeit als auch einen zuverlässigen Anschlusskontakt erfordern, sodass die Wärme durch gleichmäßige Diffusion abgeführt werden kann. Geflochtene flexible Stromshunts und kupfergeflochtene flexible Steckverbinder weisen eine hervorragende thermische Pufferkapazität bei Hochstrom-Übergangsbedingungen auf.



Während flexible Kupferleiter eine grundlegende leitende Unterstützung bieten, werden flexible Erdungsanschlüsse für die Telekommunikation hauptsächlich zur Optimierung der Erdung in Umgebungen verwendet, in denen geringe elektromagnetische Störungen erforderlich sind.

















































































In bestimmten Industriesystemen verwenden verzinnte, flexible Kupfergeflecht-Erdungsverbindungen eine verzinnte Struktur, um den Kontaktwiderstand zu verringern und die Langzeitstabilität zu verbessern. Flexible geflochtene Steckverbinder aus verzinntem Kupfer bieten eine hervorragende Oxidationsbeständigkeit bei Temperaturwechseln. Kupfergeflochtene Erdungsbänder werden üblicherweise zur Geräteerdung und zum Potenzialausgleich verwendet und erhöhen so die Systemsicherheit. Flexible Flachstecker aus Kupfergeflecht optimieren durch ihre flache Struktur die Wärmeableitungspfade, was zu einer gleichmäßigeren Stromdichteverteilung führt.



Bei Verbindungen zwischen Batterien und Hochleistungsmodulen werden für die Verbindung auf Modulebene häufig geflochtene Sammelschienen aus Kupfer und flache, flexible geflochtene Sammelschienen für Batterien verwendet. Ihre Strukturen dienen sowohl der Stromverteilung als auch der lokalen Wärmeableitung. Kupfergeflochtene flexible Sammelschienenverbinder werden zur Überbrückung der Verbindung zwischen starren Sammelschienen und flexiblen Strukturen eingesetzt. Geflochtene Erdungsbänder aus Kupfer verstärken die niederohmigen Eigenschaften des Erdungspfads und erhöhen gleichzeitig die thermische Stabilität.



Aus technischer Sicht auf Systemebene erreichen laminierte Hochstrom-Kupferdrahtgeflechtsteckverbinder und verzinnte Kupfergeflechtsteckverbinder eine ausgewogene Wärmeverteilung in Szenarien mit hoher Stromdichte-durch laminierte und geflochtene Verbundstrukturen. Laminierte Kupfergeflecht-Sammelschienen bieten eine geringere Induktivität und eine gleichmäßigere Temperaturanstiegskontrolle in Hochleistungs-Sammelschienensystemen. Als flexible Leiterstrukturen mit hoher-Festigkeit sorgen geflochtene, massive, flexible Kupferschienen für eine stabile thermoelektrische Kopplungsleistung unter kontinuierlichen Hochstrom-Betriebsbedingungen.



Auf Anwendungsebene eignen sich starre Kupferschienen besser für Systeme mit klar definierten Wärmeableitungspfaden und festen Strukturen-wie Stromschienen, Gleichstromverbindungen-und starren Leiterbahnen zwischen Modulen. Umgekehrt eignen sich flexible Verbindungssysteme besser für Szenarien, die eine Vibrationskompensation, die Aufnahme von Wärmeausdehnungen und Lösungen für komplexe räumliche Einschränkungen erfordern, wie z. B. interne Batteriemodulverbindungen und Umgebungen mit hoher -dynamischer-Last.

















































































Hinsichtlich der Fertigungs- und Designlogik unterscheiden sich die Optimierungsprioritäten bei beiden deutlich. Bei starren Sammelschienen liegt der Schwerpunkt auf der Minimierung von Wärmeleitungspfaden und der Kontrolle des Kontaktwiderstands an der Schnittstelle, während bei flexiblen Verbindungen die Optimierung der spezifischen Oberfläche, die Sicherstellung einer gleichmäßigen Stromverteilung und die Konstruktion auf strukturelle Flexibilität im Vordergrund stehen. Eine optimale Kombination und Leistungsbalance kann nur durch ein Design-Framework auf Systemebene erreicht werden, das thermische, elektrische und mechanische Überlegungen integriert.



Grundsätzlich ist die Wahl der leitfähigen Struktur nicht nur eine Frage der Materialunterschiede, sondern spiegelt die Strategie des Wärmemanagements wider. StarrGeflochtener flexibler Kupferstecker mit Zinnendenbietet „gerichtete Wärmeleitungspfade“, während flexible Verbindungen „verteilte Wärmeableitungsnetzwerke“ bieten; Zusammen bilden sie die grundlegende Wärmeleitungsarchitektur moderner Hochleistungs-Elektrosysteme.
