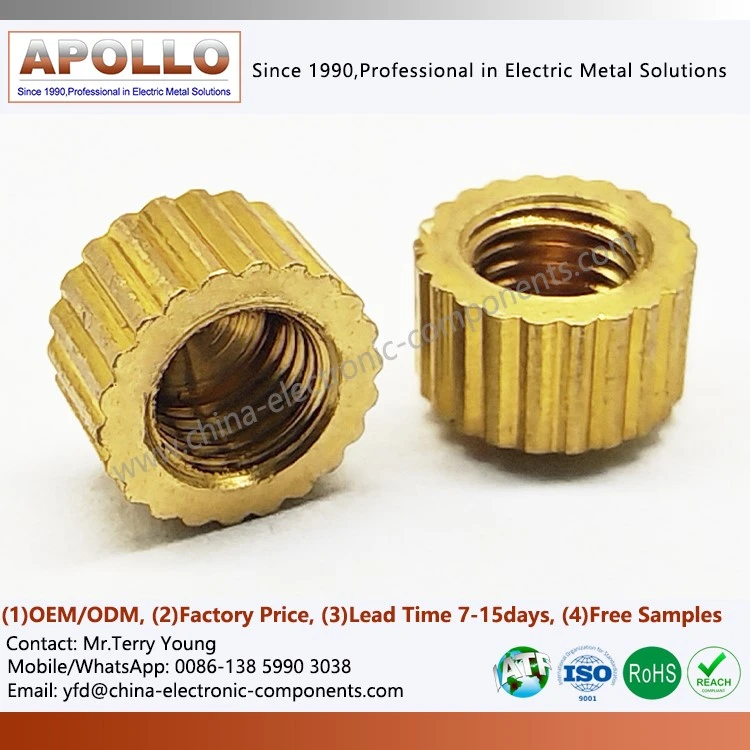

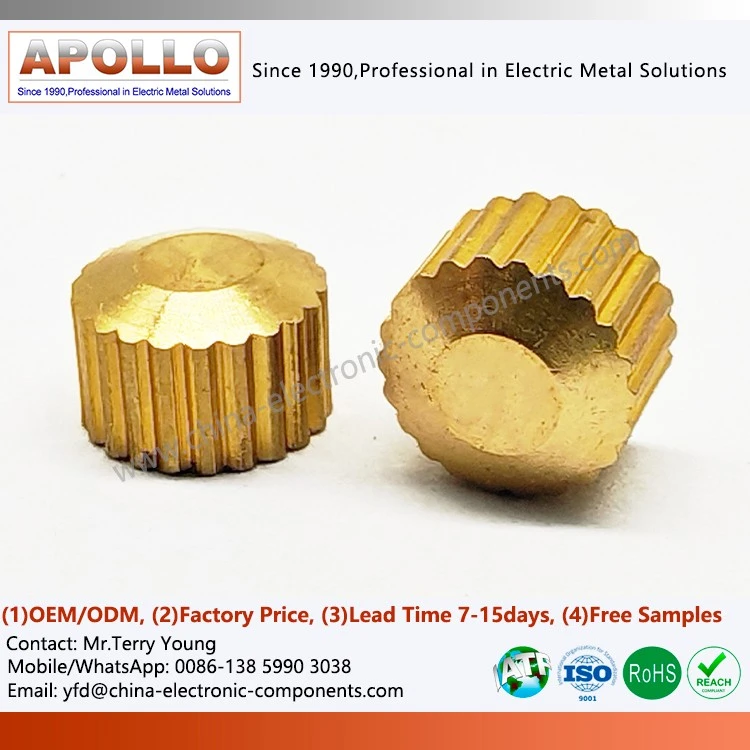

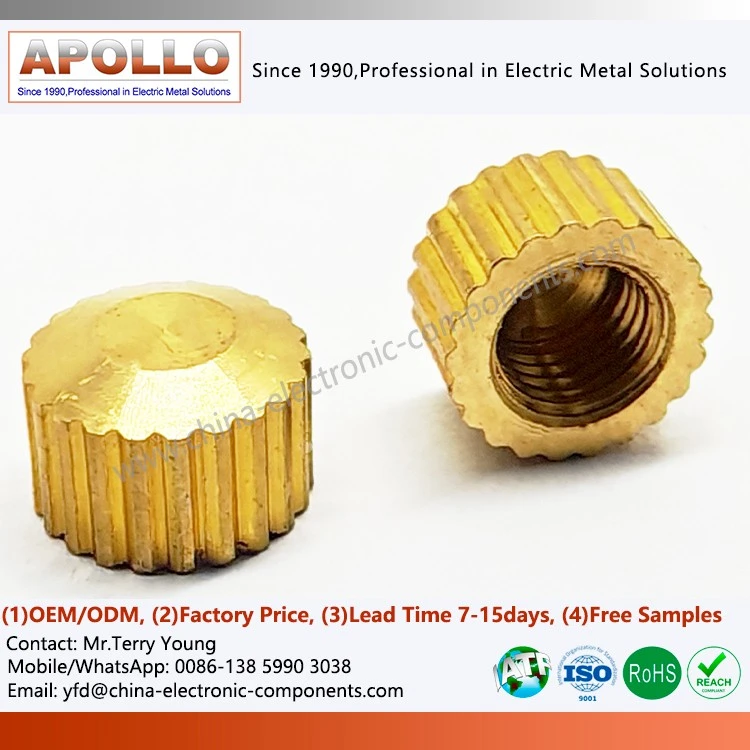

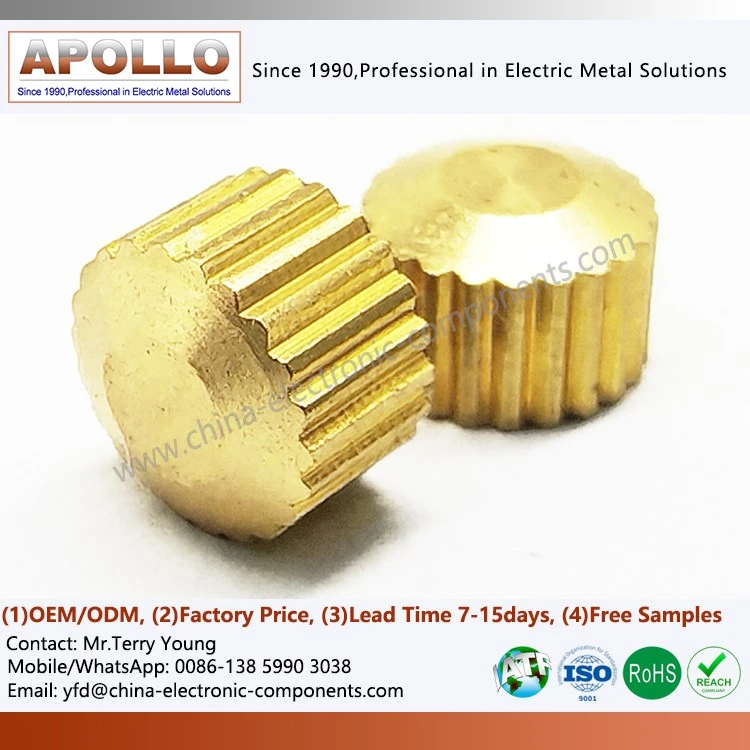

Rändelmutter
Produktbeschreibung
Die Rändelmutter ist eine Präzisionsbefestigungskomponente, die in elektrischen Anschlussstrukturen, Relaisbaugruppen, Sammelschienenverbindungen und industriellen leitfähigen Befestigungssystemen verwendet wird. Das Produkt kombiniert die Gewindebefestigungsleistung mit einer rutschfesten Rändelgeometrie, um die Stabilität der Baugruppe während der Installation und bei wiederholten Anziehvorgängen zu verbessern.
Im Gegensatz zu handelsüblichen Hardware-Befestigungselementen ist diese Rändelmutter für die elektrische und strukturelle Integration in Relaismodulen, Schaltanlagenbaugruppen, Kupferklemmenanschlüssen und elektrischen Systemen in Kraftfahrzeugen konzipiert.
Die Komponente unterstützt kundenspezifische Gewindestrukturen, Rändelgeometrie, Beschichtungsarten und Maßtoleranzen für die automatisierte Baugruppenfertigung.
Optimierte Rändelstruktur für verbesserte Anzugs- und Betriebsleistung

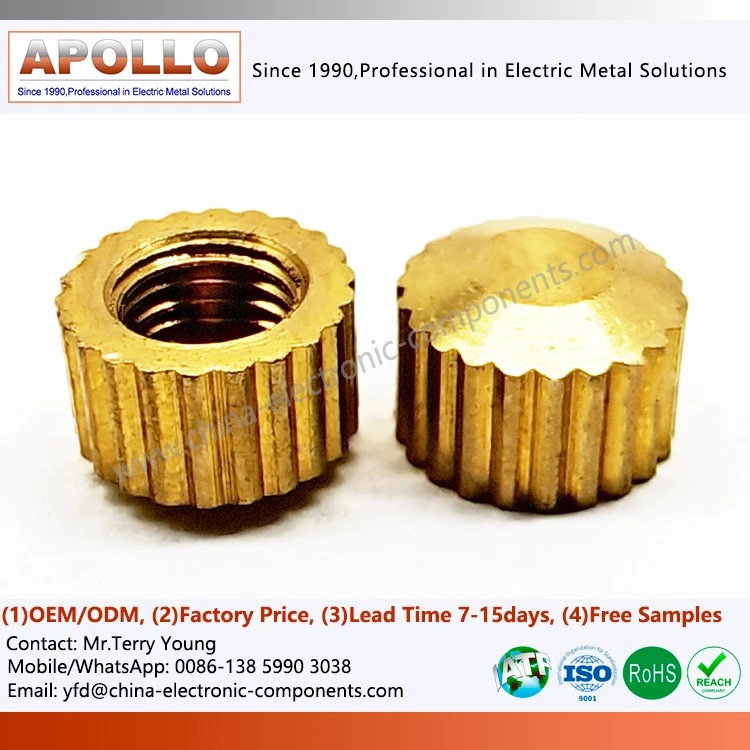

Im Gegensatz zum einfachen Zahndesign von Allzweck-Rändelmuttern erreicht dieses Produkt die Kernvorteile „müheloses manuelles Anziehen, stabiler Lockerungsschutz und bequeme Installation“ durch präzise Optimierung der Rändelzahnform, -größe und -anordnung: Anpassbare Rändelzahnform: Bietet drei Kernzahnformen: gerade Rändelung, Kreuzrändelung und diagonale Rändelung, um verschiedenen Szenarien gerecht zu werden: Gerade Rändelzähne verlaufen parallel zur Mutternachse und sorgen für Gleichmäßigkeit Widerstand beim manuellen Anziehen, geeignet für Szenarien, die eine häufige Demontage erfordern (z. B. Komponenten-Debugging); Die Kreuzrändelung (Kreuzverzahnung) hat eine große Kontaktfläche und eine starke ineinandergreifende Reibung und bietet eine optimale Anti--Lockerungsleistung, geeignet für Vibrationsumgebungen (wie Motoren und Automobilelektronik); Die diagonale Rändelung verfügt über eine leichte Fase, die beim Anziehen für einen „automatischen Zentrierungseffekt“ sorgt und sich für den Einbau in engen Räumen oder Sacklöchern eignet.
Optimierte Zahnprofilparameter:Die Rändelzahnhöhe, die Zahnteilung und der Zahnspitzenwinkel wurden mithilfe mechanischer Simulation entworfen. Die Zahnhöhe wird auf einen Wert zwischen 0,15-0,3 mm (je nach Spezifikation) eingestellt, um eine ausreichende Eingriffstiefe zu gewährleisten und gleichzeitig Schäden am Untergrund durch eine zu hohe Zahnhöhe zu vermeiden. Der Zahnspitzenwinkel weist ein abgerundetes Übergangsdesign auf, um die Spannungskonzentration beim Anziehen zu reduzieren, den manuellen Bedienkomfort zu verbessern und die Zahnverschleißfestigkeit zu erhöhen, wodurch Zahnverschleißversagen nach längerem Gebrauch verhindert wird.
Strukturelle Formkompatibilität:Erhältlich in drei Formen: zylindrisch, sechseckig und Flansch. Die zylindrische Form eignet sich zum Spritzgießen, Einbetten oder Rundlocheinbau; die sechseckige Form ist mit dem werkzeugunterstützten Anziehen kompatibel (manuelle/Werkzeug-Doppelkompatibilität); Die Flanschform integriert eine Dichtungsfunktion, vergrößert die Kontaktfläche, verteilt den Anzugsdruck und verhindert die Verformung dünner Substrate, wodurch sie für leicht verformbare Substrate wie dünne Platten und Kunststoffplatten geeignet ist.
Designvorteile: Engineering-gesteuerte Effizienz
Optimierte Betriebskraft
Das gerändelte Design hält die Anzugskraft im Bereich von 1,5–3,0 N·m und eignet sich für den manuellen Betrieb und vermeidet übermäßige Krafteinwirkung.
01
Visuelle Erkennung
Das gerändelte Musterdesign berücksichtigt die visuelle Erkennung in komplexen Montageumgebungen und reduziert so Bedienfehler.
02
Kontaminationsbeständigkeit
Das gerändelte Design berücksichtigt die Betriebsleistung in öligen Umgebungen und sorgt für gute Reibungseigenschaften.
03
Multi-Materialkompatibilität
Das gerändelte Design passt sich an Wellen aus unterschiedlichen Materialien an und gewährleistet einen stabilen Betrieb unter verschiedenen Montagebedingungen.
04
Ergonomische Optimierung
Das gerändelte Muster passt zur Fingerkontaktfläche und sorgt so für das beste Mensch-Maschine-Interaktionserlebnis.
05
Kernwert, den wir für Sie schaffen
Reduzierte Gesamtproduktionskosten
Eliminiert die Kosten und die Verwaltung von Spezialwerkzeugen, vereinfacht Montageprozesse, erhöht die Zykluszeit der Produktionslinie und reduziert den Teileausschuss aufgrund falscher Werkzeuge.
Verbesserte Benutzerfreundlichkeit und besseres Markenimage der Endprodukte
Eine gut gestaltete, leichtgängige-Rändelmutter vermittelt Liebe zum Detail und ein Benutzererlebnis und unterstreicht die Professionalität und das Premium-Feeling der Marke.
Verbesserte Wartbarkeit der Ausrüstung und Marktanpassungsfähigkeit
Ermöglicht Wartung vor Ort und vom Kunden-initiierte Upgrades, wodurch die Kosten für den Kundendienst gesenkt werden und die Anwendbarkeit des Produkts auf Märkten mit unterschiedlichen Benutzerkenntnissen erweitert wirdRändeleinsatzmutter.
FAQ
Welchen Zweck hat die Rändelstruktur an der Schraubenmutter?
Die gerändelte Struktur verbessert den Halt, die Verdrehsicherung und den Halt beim Befestigen und Einbauen von Montagevorgängen.
Kann die Rändelmutter in Kfz-Relaissystemen verwendet werden?
Ja. Die Komponente wird häufig in Kfz-Relaisbaugruppen, Sicherungskästen und elektrischen Befestigungsstrukturen verwendet, die Vibrationsfestigkeit erfordern.
Welche Materialien werden üblicherweise für elektrische Befestigungsanwendungen verwendet?
Abhängig von der Korrosionsbeständigkeit und den mechanischen Anforderungen werden üblicherweise Kohlenstoffstahl, Edelstahl und legierter Stahl verwendet.
Können individuelle Gewinde- und Rändelstrukturen hergestellt werden?
Ja. Gewindestandards, Rändelgeometrie, Oberflächenbehandlung und Abmessungen können je nach Montageanforderungen und Anwendungsbedingungen angepasst werden.
