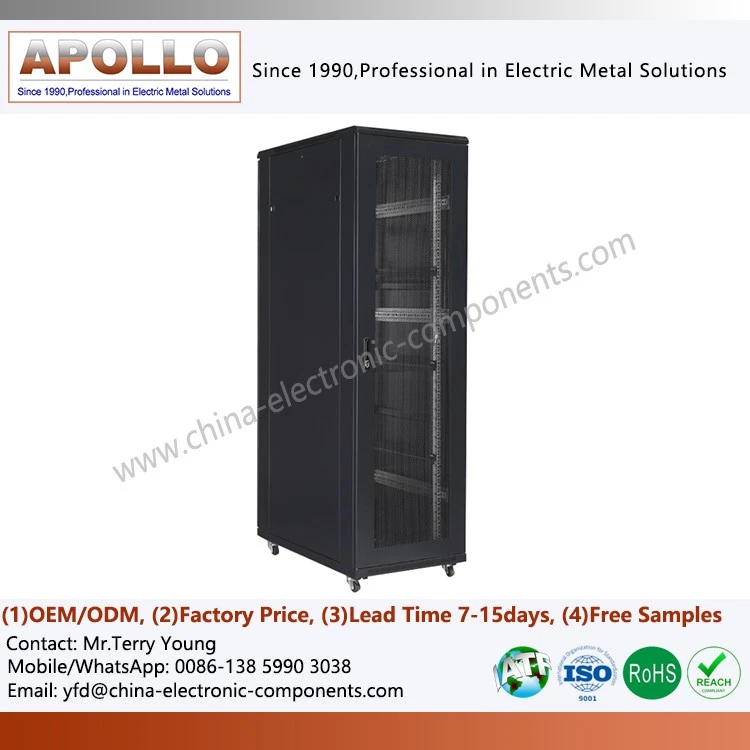

Vertikaler Netzwerkschrank
Produktbeschreibung
Der vertikale Netzwerkschrank ist für den Einsatz in Netzwerkkommunikationsräumen, Rechenzentren, IT-Geräteräumen, Edge-Computing-Knoten und Verkabelungsregalsystemen konzipiert. Es unterstützt eine Standardbreite von 19-Zoll-Rackgeräten (ca. . 482.6 mm) gemäß der EIA-310-Spezifikation.
Konzipiert als vertikaler (aufrechter) Schrank – sowohl als Stand- als auch als Wandversion erhältlich – optimiert seine Architektur die Stellfläche und ermöglicht gleichzeitig eine effiziente Gerätekonsolidierung.
Das beiliegende Netzwerk-Rack unterstützt eine Reihe von Rack-Einheiten (U)-Konfigurationen (z. B. 4U, 8U, 12U) und verschiedene Tiefen oder Breiten entsprechend den Projektanforderungen.
Es verfügt über modulare Türen (massiv, Glas, perforiert) an der Vorder- und Rückseite sowie optionale Seitenwände und bietet so Vielseitigkeit für Kühl-, Sicherheits- und Inspektionsanforderungen.
Das Gesamtdesign legt Wert auf Modularität, Skalierbarkeit, einfache Wartung und servicefreundliche Installation.
Kernvorteile
Raumeffizienz

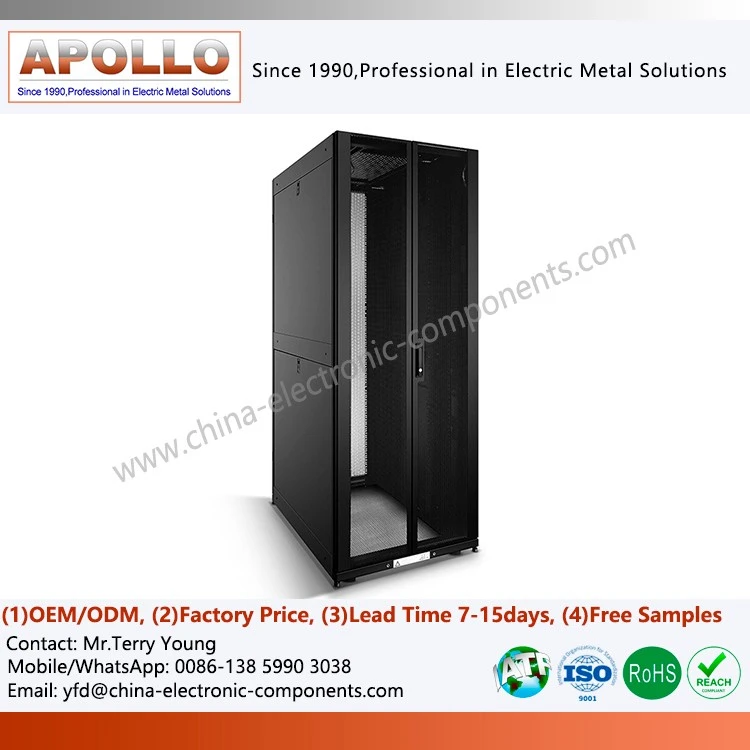

Im Vergleich zu herkömmlichen horizontalen Racks verfügt der kleine Datenschrank über eine wand- oder eckenfreundliche Anordnung, wodurch er sich hervorragend für platzbeschränkte Umgebungen wie Edge-PoPs, Gebäudeverkabelungsschränke und Netzwerkräume auf Bodenhöhe eignet.
Beispielsweise kann eine flache, an der Wand montierte 4U-Variante nur ca. 200 mm aus der Wand herausragen, bietet jedoch Platz für tiefe Geräte.
Dieses kompakte Profil bietet Ingenieuren, die Raumaufteilung, Kabelführung und zukünftige Erweiterungsplanung durchführen, echte Vorteile.
Hohe Belastbarkeit und strukturelle Zuverlässigkeit

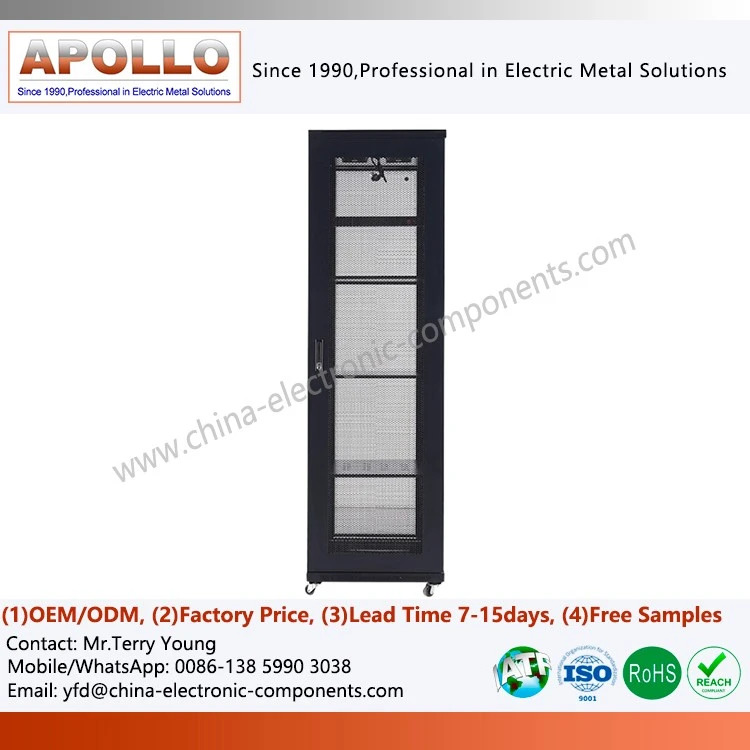

Der Computer-Rack-Schrank ist aus hochwertigem Baustahl (kaltgewalztes Blech, Stärke 14 oder 16) gefertigt und verfügt über einen verstärkten Rahmen, Stützfüße oder Wandhalterungen, was für hohe Stabilität und Erdbebensicherheit sorgt.
Es hält erheblichen statischen Belastungen stand – maßgeschneiderte Designs können problemlos Dutzende Kilogramm montierter Ausrüstung ohne Verformung bewältigen.
Robuste Schienensysteme, Montageteile und Stützfunktionen sorgen dafür, dass die Ausrüstung während des gesamten Lebenszyklus sicher und ausgerichtet bleibt.
Sicherheit und Bedienkomfort
Abschließbare Türen (vorne/hinten), optionale Seitenwände, staubdichte Funktionen und spezielle Kabeleingangs-/-ausgangsanschlüsse bieten sowohl Schutz als auch betriebliche Zugänglichkeit.
Vordefinierte Kabelmanagementpfade (Verbindungspunkte, Kabelkanäle, Schienenmontagezubehör) tragen zur Rationalisierung von Installations- und Back-End-Serviceaktivitäten bei.
Das Rackmount-Gehäuse entspricht den internationalen Standards für Sicherheit, Umweltkonformität und Qualitätssicherung und unterstützt technische Beschaffungsprozesse.
Material- und Prozessvorteile
Die Struktur des geschlossenen Netzwerk-Racks besteht aus kaltgewalztem Stahlblech (typische Dicke 1,9–2,5 mm), um Steifigkeit und Widerstandsfähigkeit gegen Verformung zu gewährleisten.
Die Oberflächenbehandlung umfasst Phosphatierung und elektrostatische Pulverbeschichtung (Abdeckung ca. 60–80 µm) und sorgt für dauerhafte Korrosionsbeständigkeit, Kratzfestigkeit und eine gleichmäßige, für Industrieumgebungen geeignete Oberfläche.

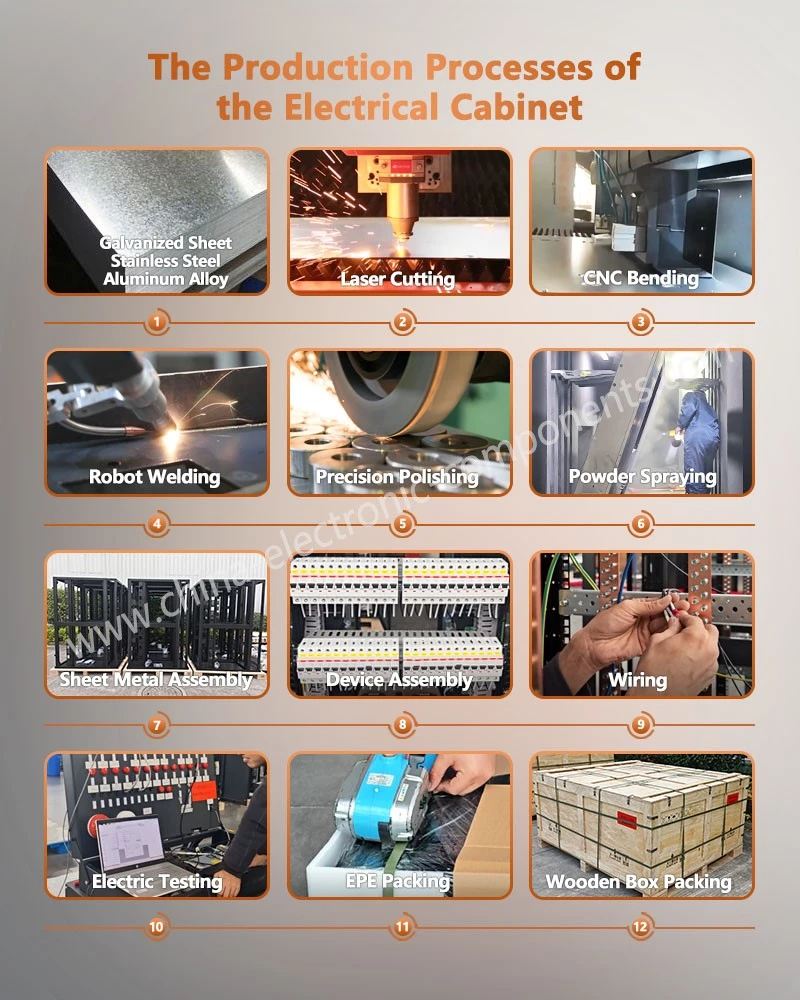

Präzises Biegen mithilfe von CNC-Maschinen sorgt für genaue Abmessungen und saubere Kanten, während Schweißverbindungen einer Verstärkung und einer Nachschweißbeschichtung unterzogen werden, wodurch ein einheitliches Erscheinungsbild und eine einheitliche Struktur erreicht werden.
Der kleine Datenschrank, die Montageschienen und Löcher entsprechen den EIA-310/IEC 60297-Standards (z. B. M6- oder 12-24-Gewinde), um die standardmäßige 19-Zoll-Geräteinstallation zu unterstützen.
Belüftung und Wärmemanagement sind im Computer-Rack-Schrank integriert: Seiten- oder Türperforationen, optionale Lüfteranschlüsse, Kabeleinführungssätze oben/unten und interne Kabelbinder-Verankerungspunkte sorgen für eine effiziente Wärmeableitung.
Die Materialbeschaffung erfolgt unter strenger Umweltkontrolle (bleifreie Prozesse, RoHS-Konformität) und erfüllt so die Beschaffungsanforderungen für globale technische Projekte.
Detail-Highlights und technische Parameter
- Montageschnittstelle:Der vertikale Netzwerkschrank erfüllt die Standards EIA-310/IEC 60297 und ermöglicht die Kompatibilität mit 19-Zoll-Rack-Geräten mit Standard-Lochabständen (1 HE=1.75 Zoll oder 44,45 mm) für eine vorhersehbare Planung.
- Tragfähigkeit:Basierend auf der Tiefe der Designvariante, der Schienenkonfiguration und der Wahl der Basis/Anker sind statische Lasten von über 150 lbs (≈ 68 kg) oder mehr erreichbar -, was die Installationssicherheit bestätigt.
- Kühlung & Belüftung:Geschlossenes Netzwerk-Rack mit perforierten Türen/Seitenwänden, Möglichkeit zur Lüftermontage, Kabeleinführung oben/unten und Aufrechterhaltung der thermischen Leistung der Geräte unter Last.
- Finish und Ästhetik:Zu den Standardfarben gehören RAL 9005 (Schwarz) oder RAL 7035 (Lichtgrau). Die Korrosionsschutzbehandlung sorgt für Langlebigkeit auch in industriellen/technischen Umgebungen.
- Installationsunterstützung:Vorinstallierte Schienen oder Schiebesätze reduzieren den Arbeitsaufwand vor Ort. Kleine Füße an der Unterseite des Datenschranks oder Ösen zur Wandmontage bieten vielseitige Montagemöglichkeiten.
- Kabelführungsfunktionen:Enthält obere und untere Ausbrechöffnungen für den Ein-/Ausgang, interne Verbindungspunkte und Kabelkanalkompatibilität, was eine saubere Verkabelung und effiziente Wartung ermöglicht.
- Sicherheitsfunktionen:Abschließbare Türen, optional Seitenwände mit Manipulationssicherung, geeignet fürComputer-Rack-SchrankUmgebungen mit eingeschränktem Zugriff.
- Standardisierung & Kompatibilität:Unterstützt 19-Zoll-Geräte, wählbare U-Anzahl, harmonisiertes Zubehör und erleichtert so eine nahtlose Systemintegration und zukünftige Upgrades.
- Servicefreundliches Design:Abnehmbare Paneele, vorbeschriftete Montagepunkte, vorgebohrte Fundamentankerlöcher und Erdungspunkte tragen zur Rationalisierung von Einsatz und Wartung bei.
