Schrank für Zellverbindungssystem
Produktbeschreibung

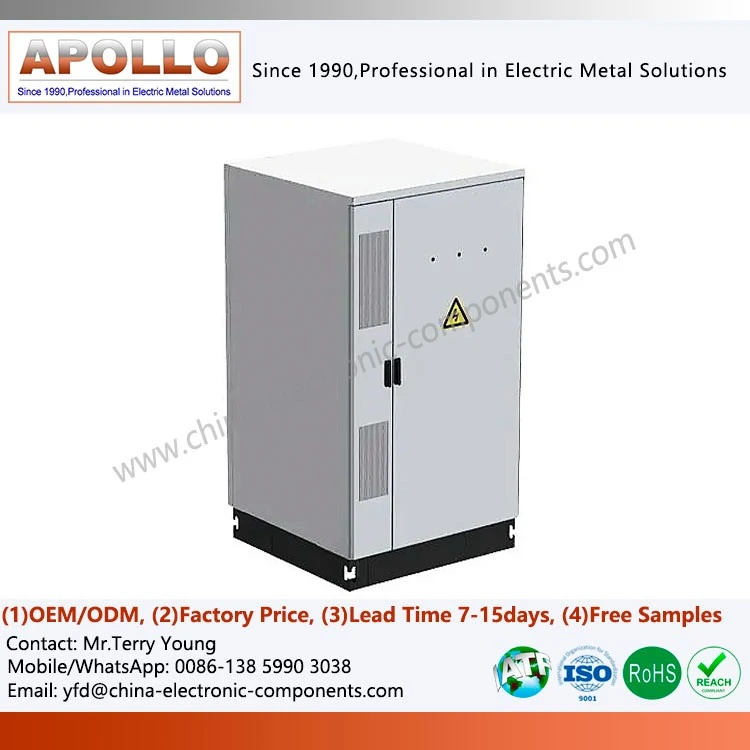

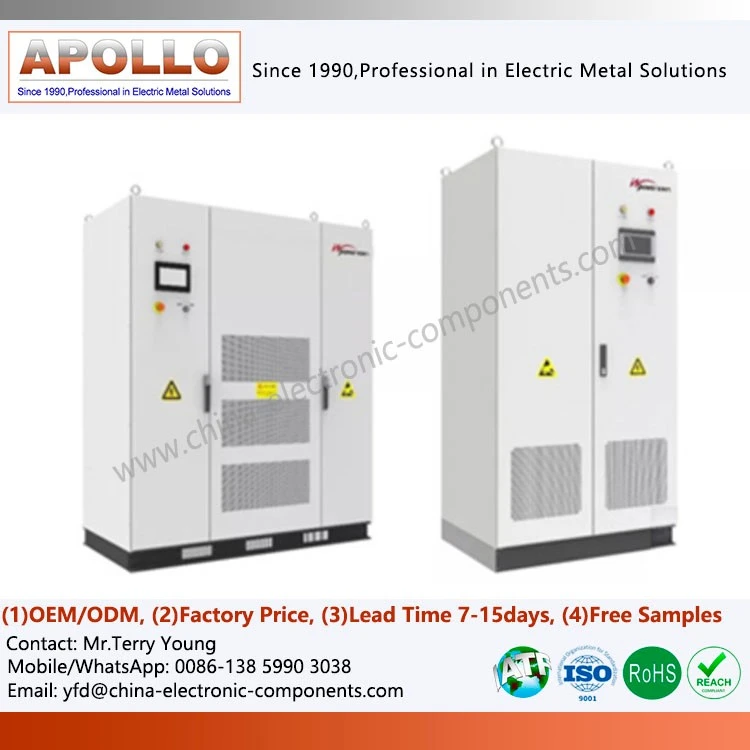

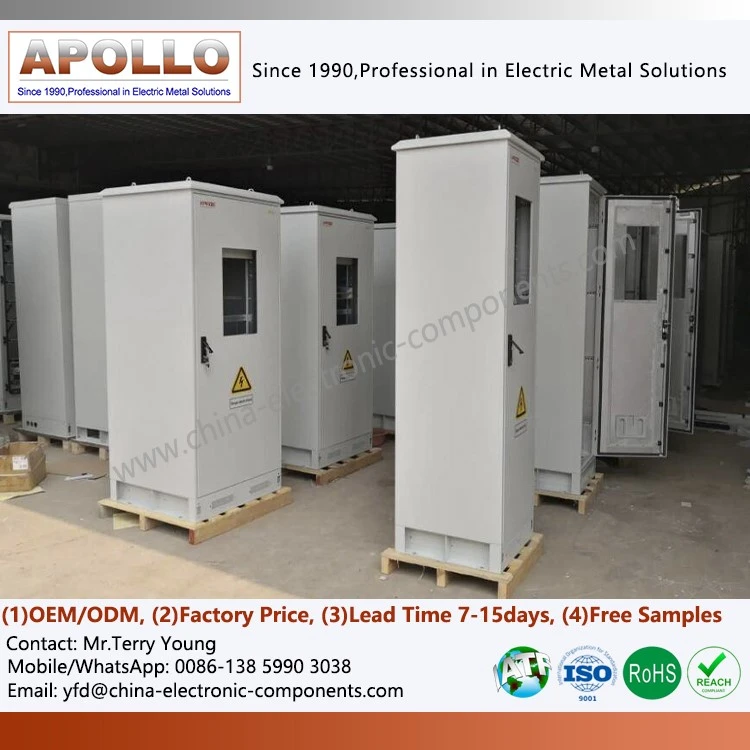

Das Cell Connection System Cabinet ist ein hochintegriertes Schranksystem, das für verschiedene Energiespeichersysteme (ESS) entwickelt wurde und für Zellverbindung, Busübertragung, Sicherheitsschutz, Temperaturkontrollmanagement, Signalerfassung und allgemeinen Strukturschutz verwendet wird.
Sein Kernwert liegt in:
Strukturelle Integration: Ein Drei-{0}}in--System, das elektrische Verbindung, Signalverwaltung und Sicherheitsschutz integriert.
Skalierbarkeit des Moduls: Anpassbar an verschiedene Zellspezifikationen, Kapazitätsniveaus und Betriebsspannungsplattformen.
Breite Kompatibilität: Geeignet für Zellmodule, PACKs und Verbindungssysteme auf Batterieclusterebene.
Industrielle-Zuverlässigkeit: Stabiler Betrieb in komplexen Umgebungen wie hohen Temperaturen, Vibrationen und Feuchtigkeit.
Rekonstruktion der Produktessenz: Vom mechanischen Schrank zur elektrischen Plattform zur Genbearbeitung
Das Kernkonzept von CCS-Pro besteht darin, dass jede Zellverbindung eine elektrische Genbearbeitung ist. Wir betrachten Stromschienen, Kabelbäume und Steckverbinder nicht mehr als eigenständige Teile, sondern als strukturierte Sprache, die das dynamische Verhalten des Systems prägt.
Topologische Bedeutung der Verbindungstopologie:Es verwendet eine hybride Stern-bus-Architektur. Die 12 Zellen in jedem Modul sind in einer Sternkonfiguration verbunden, wodurch sichergestellt wird, dass es nicht zu Einzelfehlern kommt. Module werden über einen Bus parallel verbunden und ermöglichen so eine Plug-{4}}and-{5}-Play-Erweiterung. Dieses Design verleiht der Systemimpedanzmatrix einen diagonalen Vorteil, wodurch die Fehlerortungszeit von Stunden auf Minuten verkürzt wird. Noch wichtiger ist, dass die Sternschaltung den Strompfad jeder Zelle unabhängig macht und so das beschleunigte Alterungsproblem der „schwächsten Verbindungszellen“ vermeidet, das durch herkömmliche Reihenschaltungen verursacht wird.
Biomechanische Simulation der Verbindungsschnittstelle:Die Vorspannkraft für die Verbindung zwischen der Kupfersammelschiene und dem Batteriezellenanschluss ist kein empirischer Wert (z. B. 8 Nm), sondern eine zeitlich variierende Vorspannungskurve, die nach einer Finite-Elemente-Simulation des Kriechverhaltens des Anschlusses über einen Betriebszeitraum von 10{6}} Jahren dynamisch optimiert wurde: Das anfängliche Installationsdrehmoment beträgt 10 Nm, das sich nach dem ersten Jahr der thermischen Zyklen automatisch auf einen stationären Wert von 8,5 Nm verringert. Die passende Tellerfederscheibe verfügt über eine Steifigkeit von 200 N/mm, die eine bleibende Druckverformung von 0,3 mm ausgleichen kann und so eine gleichmäßige Driftrate des Kontaktwiderstands gewährleistet<3% over ten years.
Designphilosophie und Materialvorteile: Jedes Detail ist auf Zuverlässigkeit ausgelegt
| Modulares und wartbares Design |
Dekonstruktion der Funktionseinheit: Der gesamte Schrank des Solarbatteriegehäuses wird in unabhängige Funktionsmodule wie Batteriezellenmodule, Stromverteilungseinheiten, Steuerungsmanagementeinheiten und Wärmemanagementeinheiten zerlegt. Diese Module werden über blinde {{1}steckbare Hochspannungssteckverbinder-verbunden, was einen schnellen Online-Austausch einzelner Module ermöglicht. Wartung an der Vorderseite und benutzerfreundlicher Betrieb-: Alle Bedienschnittstellen, Anzeigeleuchten und Wartungsschalter sind an der Vorderseite des LiFePO4-Batterie-Energiespeichersystem-Schranks angeordnet und gewährleisten so eine umfassende Überwachung und Bedienung, selbst wenn er auf einer Seite an einer Wand installiert wird. Robuste Scharniere und ein abschließbares Design sorgen für ein ausgewogenes Verhältnis von Alltagskomfort und Betriebssicherheit. |
| Materialwissenschaft und Bauingenieurwesen |

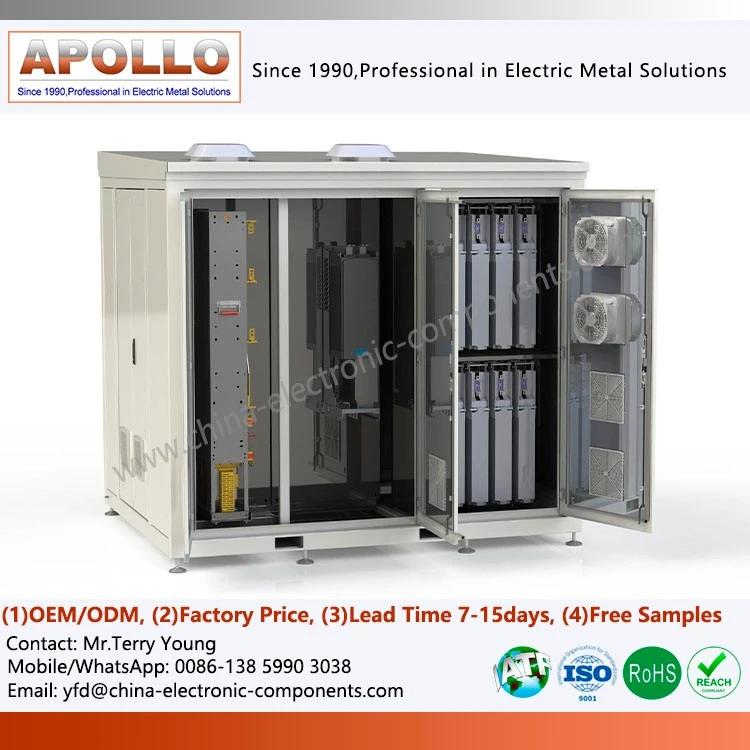

Hoch-Rahmenstruktur: Der Rahmen des installierten modularen Batterie-Energiespeichersystems besteht aus hochwertigen kalt-gewalzten Stahlplatten, die kalt-gebogen und dann geschweißt oder zusammengebaut werden, um die Stabilität und Robustheit der Gesamtstruktur während der Lastaufnahme, des Transports und des Betriebs zu gewährleisten. Besondere Leistung der Sammelschienen: Die Verbindungssammelschienen bestehen aus sauerstofffreiem Kupfer mit hoher -Leitfähigkeit- oder bestimmten Aluminiumlegierungen mit einer Silber- oder Zinnbeschichtung zur Optimierung der Leitfähigkeit und Oxidationsbeständigkeit. Seine Querschnittsfläche wurde strengen Simulationsberechnungen unterzogen, um sicherzustellen, dass es während seiner gesamten Lebensdauer die Anforderungen an die Strombelastbarkeit und Kurzschlussfestigkeit erfüllt. Hoher -Schutz und umweltfreundliche Beschichtung: Standard-Schutzart IP54, schützt effektiv vor dem Eindringen von Staub und Wasserspritzern aus allen Richtungen und ist an verschiedene Innen- und Außenumgebungen anpassbar. Das Energiespeichersystem im Outdoor-Schrank--Typ verwendet eine umweltfreundliche Pulverbeschichtung, die gleichmäßig, korrosions--beständig und kratz-beständig ist und die langfristige ästhetische Attraktivität des Produkts gewährleistet. |
Anwendungsvorteile: Ermöglichung groß angelegter und komplexer Energiespeicherszenarien
Große-Energiespeicherkraftwerke
Bietet standardisierte, vor-integrierte, hochzuverlässige Einheiten für große-Energiespeicherprojekte sowohl auf der Netz- als auch auf der Stromerzeugungsseite, was die Komplexität der Systemintegration erheblich vereinfacht, den Projektaufbau beschleunigt und eine langfristige Betriebsverfügbarkeit gewährleistet.
Komplexe industrielle Anwendungen
In Szenarien mit extrem hohen Anforderungen an die Stromqualität und -zuverlässigkeit, wie Häfen, Minen und Rechenzentren, bewältigt das integrierte Ordnungs- und Sicherheitsdesign effektiv die Herausforderungen komplexer elektromagnetischer Umgebungen und rauer Betriebsbedingungen.
Hochwertige-Märkte im Ausland
Sein Design, die ausgefeilte interne Handwerkskunst und die vereinfachten -Installationsanforderungen vor Ort, die den wichtigsten globalen Standards entsprechen, machen es besonders geeignet für High-End-Projekte im Ausland mit strengen Anforderungen an Produktqualität, Sicherheitsstandards und Installationseffizienz.
Anpassbarkeit an mehrere-Technologien
Als plattformbasiertes Produkt kann sich sein internes Verbindungssystem flexibel an verschiedene chemische Systeme und Zellgrößen anpassen und bietet Systemintegratoren eine größere Auswahl an Technologieoptionen.
