Laminierte Wechselrichter-Sammelschienen
Produktbeschreibung
Die laminierten Wechselrichter-Sammelschienen sind eine speziell-entwickelte integrierte Sammelschienenstruktur für Wechselrichtersysteme, bei der laminierte Schichten aus Metallfolie (z. B. Kupfer oder Aluminium) verwendet werden, die durch Isoliermedien getrennt sind.
Als Rückgrat der Stromübertragung innerhalb des Wechselrichters dienen diese laminierten Sammelschienen der DC{0}}Zwischenkreisstromumwandlung, Stromverteilung, Filterung und Erdung in Szenarien mit hoher-Frequenz, hohem-Strom und hoher-Effizienz.
Sie sind auf Anwendungen wie Wechselrichter für Elektrofahrzeuge, Photovoltaik-Wechselrichter, Wechselrichter für Energiespeichersysteme und Wechselrichter für Industrieantriebe zugeschnitten. Für den Käufer: Diese laminierten Kupfer-Sammelschienen ersetzen herkömmliche Sammelschienen, Sammelschienen oder Leiterplatten mit geringerer Impedanz, höherer Zuverlässigkeit und kleinerem Platzbedarf.
Das Produkt richtet sich an Sammelschienenbaugruppen in Industriequalität-für die professionelle Beschaffung/Großserienbeschaffung, bereit für die direkte Integration in Wechselrichter-Leistungsmodule oder Systemgehäuse-ideal für den Einkauf auf OEM--Ebene, kundenspezifische Verkabelung und die Lieferung großer-Mengen.

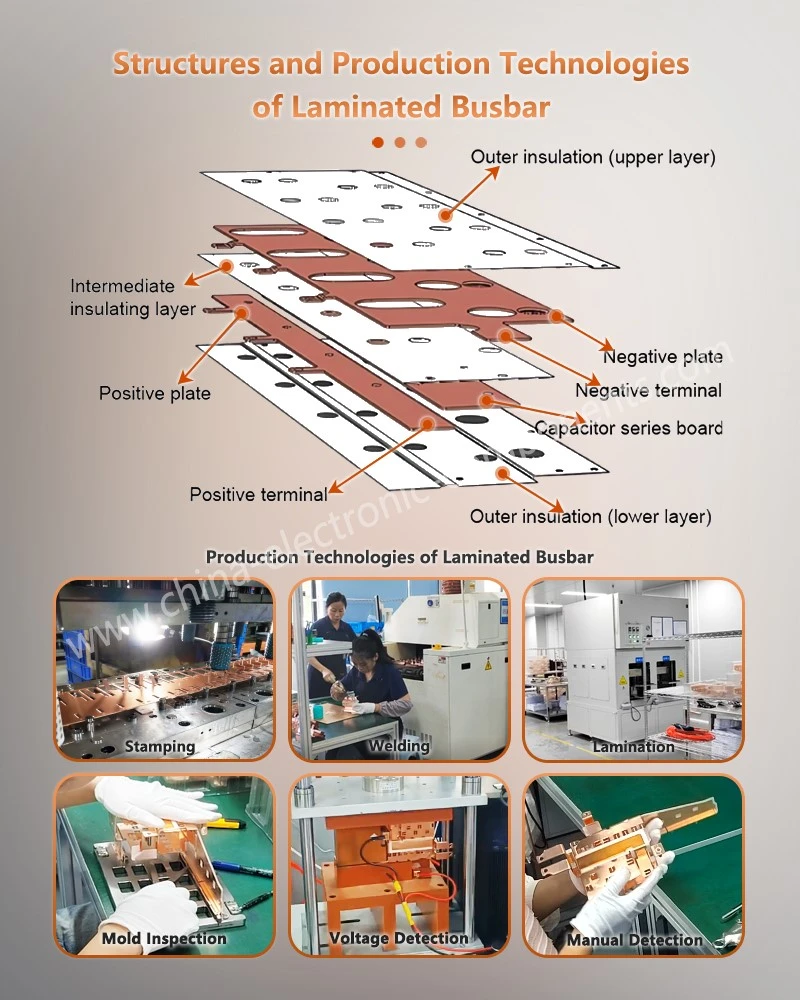

Strukturelle Merkmale
Die laminierte Sammelschiene für die Industrie besteht aus mehreren Schichten Metallfolie (üblicherweise verzinntes Kupfer, sauerstoffarmes Aluminium oder Kupfer-Aluminium-Verbundwerkstoff), die laminiert und zu einer kompakten, flachen Struktur mit geringer Induktivität gepresst werden.
Jede Metallfolienschicht ist durch ein Isoliermedium (z. B. Polyesterfolie, Polyimidfolie oder mit Epoxidharz vor-imprägniertes Gewebe getrennt), was eine hervorragende Isolierung gewährleistet und Kurzschlüsse zwischen den Schichten verhindert.
Äußerlich bietet ein flammhemmendes Gehäuse oder eine Pulverbeschichtung zusätzlichen Schutz, erhöhte mechanische Festigkeit und verbesserte Umweltbeständigkeit.
Die Anschlüsse werden durch mechanisches Stanzen oder CNC-Fräsen bearbeitet, um Stromschienenendverbinder, Bolzenlöcher- und Steckerschnittstellen zu erstellen, was eine schnelle Montage des laminierten Stromschienendesigns ermöglicht.
Die Gesamtform kann planar, U-gebogen, geschlungen oder individuell gestaltet sein und passt sich so den verschiedenen internen Anordnungen des Wechselrichters für die laminierte Sammelschiene an.
Designvorteil
Die flache laminierte Struktur der laminierten Kupfersammelschiene verkürzt die Strompfade erheblich und reduziert parasitäre Induktivitäten, wodurch Schaltverluste und Systemeffizienz optimiert werden.
01
Das mehrschichtige, parallele Metallfolien-Verbunddesign verteilt den Strom, verringert die Wärmekonzentration und verbessert die Dauerlastfähigkeit.
02
Modulare Schneid-, Biege- und Anschlussdesigns ermöglichen es der laminierten Sammelschiene für die Industrie, ohne komplexe Verkabelung in die internen Strukturen des Wechselrichters zu passen, was die Montageeffizienz erhöht.
03
Das integrierte Klemmen--zu--Sammelschienen-Design reduziert Verbindungspunkte, schafft Platz und verringert das Risiko eines Systemausfalls für das laminierte Sammelschienen-Design.
04
Für Hochfrequenzschaltungen in Wechselrichtern kann es mit eingebetteten Erdungsebenen, Filter-Sammelschienen oder Rückkopplungs-Sammelschienen entwickelt werden, um die EMV-/EMI-Leistung des Systems auf Sammelschienenebene zu optimieren.
05
Anwendungsvorteile
Wertschöpfung für Engineering-Kunden durch laminierte Wechselrichter-Sammelschienen
Neue Energie- und Automobilwechselrichter
In Wechselrichtersystemen für Elektrofahrzeuge (EV/PHEV) führen Sammelschienen Ströme von bis zu mehreren Tausend Ampere. Die laminierte Sammelschiene mit niedriger Impedanz und hoher Wärmeableitung unterstützt Hochgeschwindigkeitsschaltungen (z. B. SiC/GaN-Module) und erhöht so die Leistungsdichte des Systems.
01
Photovoltaik-Wechselrichter und Energiespeichersysteme
Bei Photovoltaik-Wechselrichtern sind ein kontinuierlicher Langzeitbetrieb und häufige thermische Zyklen typisch. Es kann konstant hohe Ströme bewältigen, sorgt für eine schnelle Wärmeableitung und verlängert die Lebensdauer des Systems.
02
Industrielle Antriebe und Wechselrichtersysteme
In industriellen Frequenzumrichtern, Servosystemen und Robotersteuerungen schalten Leistungsmodule mit hoher Frequenz, führen große Ströme und die Systemlayouts sind komplex. Die laminierte Kupfersammelschiene ersetzt umständliche herkömmliche Kupferschienen oder -kabel und vereinfacht das Systemdesign.
03
Engineering-Kundenwertrealisierung
Kunden aus den Bereichen Einkauf und Technik werden die Systemvorteile deutlich erkennen: kleinere Systemgröße, einfachere Verkabelung, höhere Leistung, höhere Effizienz und verbesserte Zuverlässigkeit.
04
