Flexible Kupferschiene für Widerstandsschweißgeräte
Produktbeschreibung

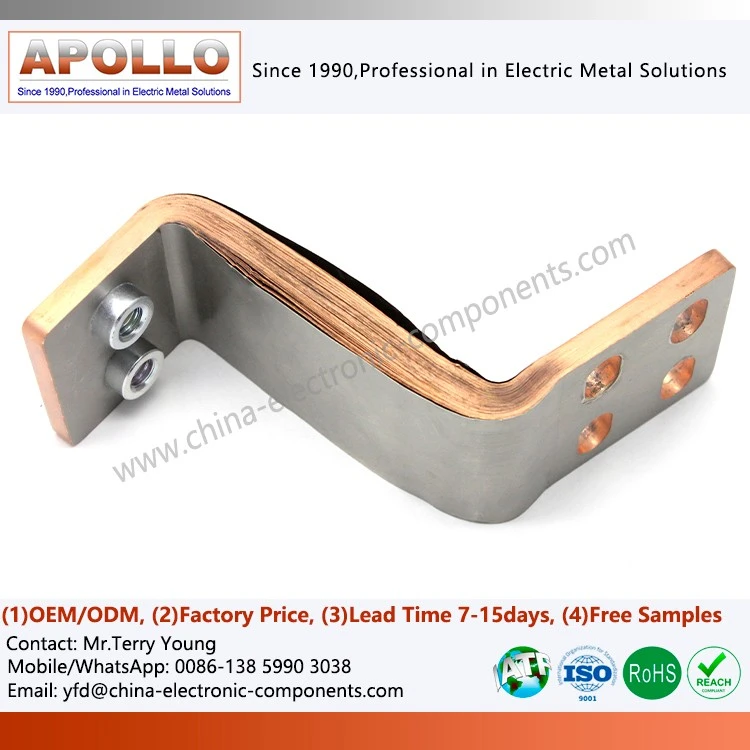

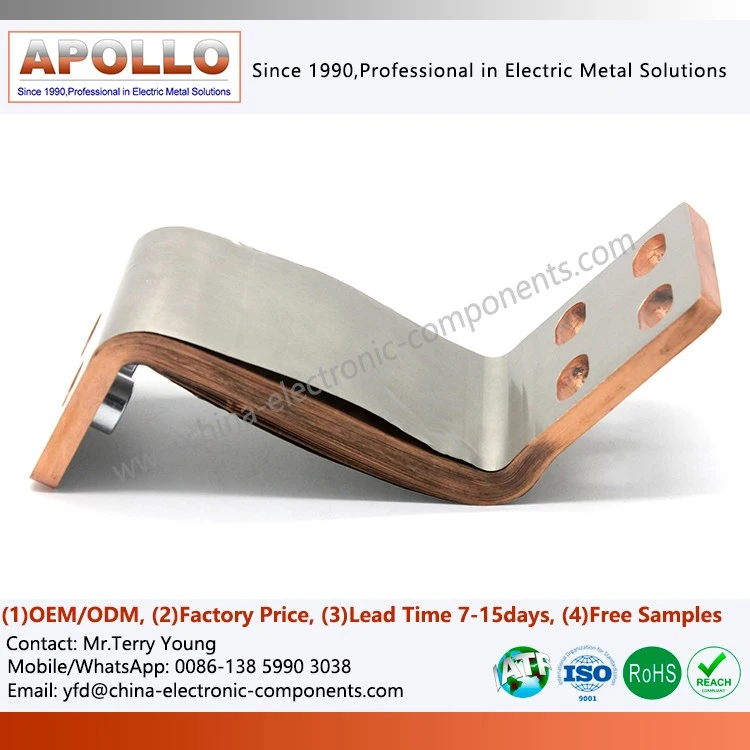

Flexible Kupferschienen für Widerstandsschweißgeräte sind flexible Steckverbinder, die mehrere Schichten ultradünner Kupferfolie für die Leitfähigkeit nutzen. Ihre Enden sind typischerweise verklebt oder diffusions-verklebt, um eine integrale leitende Kontaktfläche zu bilden, während die mittlere Schicht eine flexible Struktur beibehält und so Folgendes bietet:
Hohe Strombelastbarkeit
Flexible Biegeleistung
Verbindung mit niedrigem Widerstand
Vibrationsfestigkeit
Kompensation der Wärmeausdehnung
In neuen Energie- und Industriestromsystemen ist es nicht nur eine leitfähige Komponente, sondern auch eine wichtige Verbindungsstruktur zur Verbesserung der Systemstabilität, Sicherheit und langfristigen Zuverlässigkeit.
Kernfunktionen und tiefgreifende Wirkmechanismen
Dynamische Spannungsentlastung und Vibrationsisolierung
Bei der hochfrequenten Druckentladung in Widerstandsschweißmaschinen oder beim Fahren von Elektrofahrzeugen auf schwierigen Straßenverhältnissen erzeugt das System starke dreidimensionale Vibrationen. Der Kupferlaminatfolienverbinder nimmt durch seine eigene geschichtete Gleitelastizität diese mechanischen Belastungen perfekt auf und verhindert so ein Lösen der festen -Endschrauben oder einen Bruch keramischer Isolationskomponenten.
Kompensation der thermischen Ausdehnungsverschiebung
Temperaturschwankungen, die durch Hochleistungsstromversorgungssysteme und Batterielade- und -entladevorgänge verursacht werden, können zu thermischen Ausdehnungs- und Kontraktionsverschiebungen im Mikrometerbereich-an verschiedenen elektrischen Schnittstellen der Ausrüstung führen. Die flexible Struktur gleicht diesen Ausdehnungsunterschied automatisch aus und sorgt so für einen langfristig stabilen Anpressdruck.
Niedrige Impedanz und zerstörungsfreie Leitfähigkeit
Durch die Maximierung der effektiven leitenden Querschnittsfläche und die Eliminierung intramolekularer Verunreinigungen ist der Temperaturanstieg im System äußerst gering, wodurch der Teufelskreis der Impedanz, der durch örtlich hohe Temperaturen verursacht wird, unterdrückt wird.
Detailliertes Schaufenster: Ein technischer Blick auf Prozesse auf Mikrometerebene-

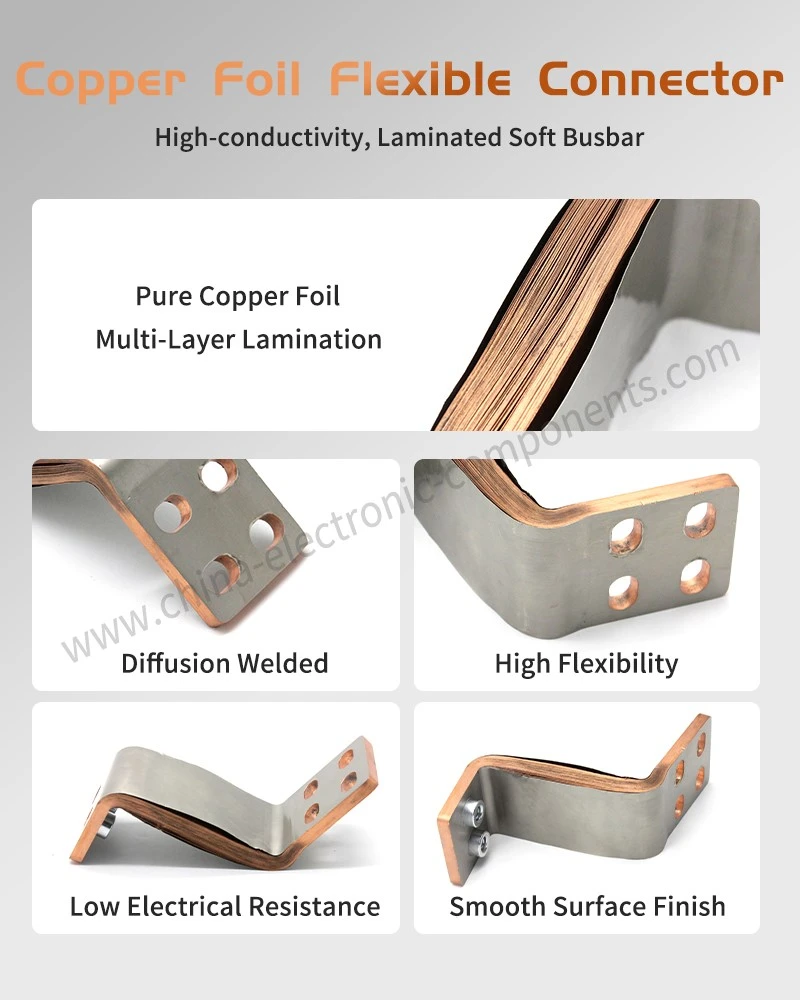

| Allmähliches Glühen in der Übergangszone | Besonderes Augenmerk legen wir auf die „Übergangszone“ zwischen dem Bereich der flexiblen laminierten Kupfersammelschiene und dem starren Schweißende. Durch lokales Induktionsglühen wird die durch die Wärmeeinwirkung verursachte Zonenspannung, die beim Diffusionsschweißen in diesem Bereich entsteht, eliminiert, was zu einem gleichmäßigen Gradientenabfall der Härte führt. Dies ist das Hauptgeheimnis zur Verhinderung eines Wurzelbruchs des flexiblen Verbinders. |

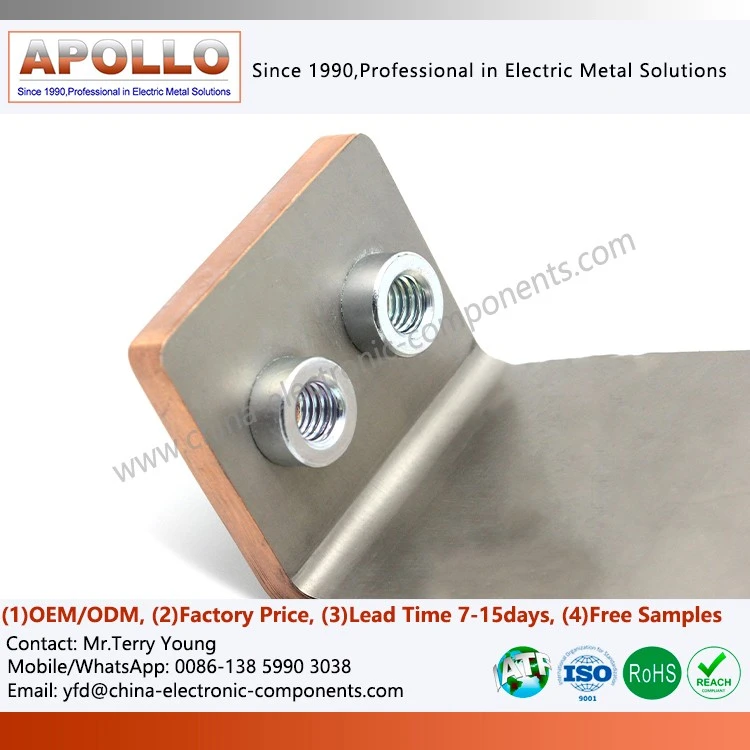

| Anfasen und Entgraten von Löchern | Die Montagelöcher für flexible Sammelschienen aus Kupferfolie für den Schienenverkehr werden einer sekundären Präzisionsreibung und Anfasung unterzogen, um beim Stanzen verbleibende Mikrograte zu beseitigen. Dadurch wird sichergestellt, dass das Anziehen der Schrauben die Silberbeschichtung der Anschlüsse nicht zerkratzt und den Kontaktwiderstand verringert. |
| Keine toten Winkel in der Isolierungsabdeckung | Für neue Energieanwendungen verwenden wir polymerisolierende Schrumpfschläuche oder Epoxidbeschichtungen, um an der Wurzel des Endes eine spezielle „schirmförmige“ oder „bogenförmige“ Abdeckung zu implementieren, die verhindert, dass die Isolierschicht beim Biegen reißt, und hohe Isolations- und Spannungsanforderungen innerhalb des Batteriesatzes gewährleistet. |
| Oberflächenschutz, Passivierung und Beschichtung | Um die Antioxidationsanforderungen von Elektrogeräten und Schweißmaschinen zu erfüllen, kann der gesamte flexible Steckverbinder passiviert, verzinnt oder versilbert werden. Die Beschichtung ist gleichmäßig und dicht und sorgt selbst in feuchten, heißen und öligen Umgebungen für einen geringen Widerstand und Stabilität an der Kontaktfläche. |
Materialvorteile: Rückverfolgbarkeit der Leistung vom Kupferbarren bis zum Leiter

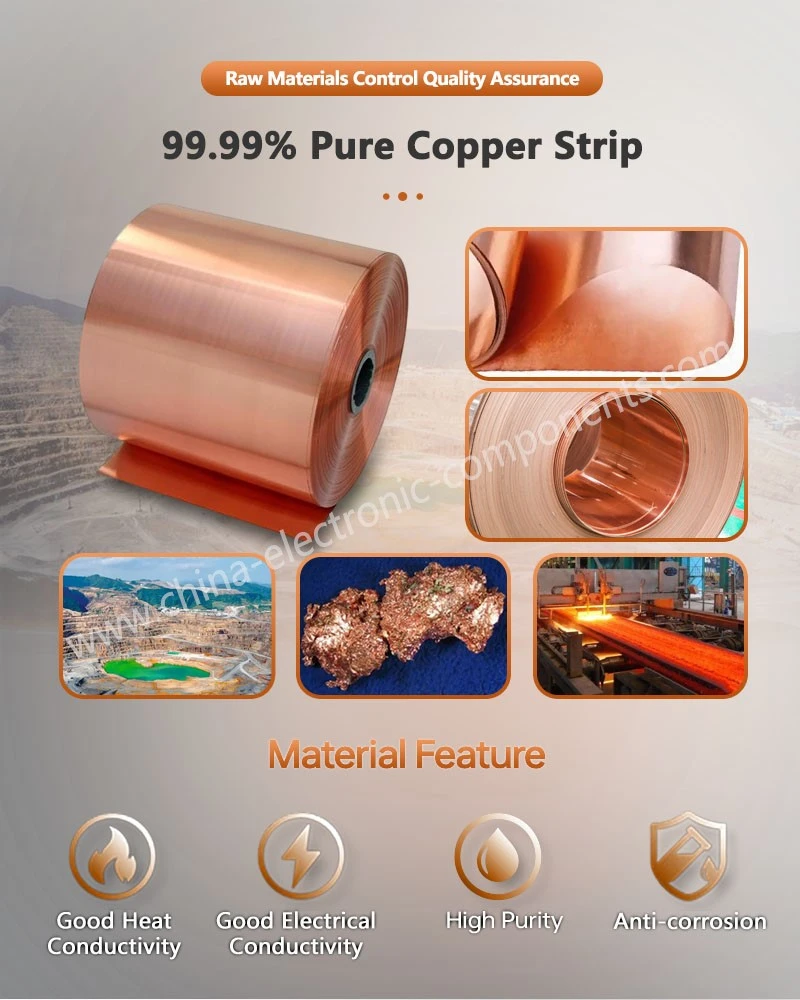

1. Hochleitfähiges Kupferfoliensubstrat
Es werden zwei Substratsysteme ausgewählt: T2-Kupfer (Cu größer oder gleich 99,9 %) und sauerstofffreies Kupfer (OFC):
Leitfähigkeit: Größer als oder gleich 100 % IACS (Internationaler Standard für geglühtes Kupfer), spezifischer Widerstand kleiner oder gleich 0,01724 Ω·mm²/m;
Dehnung: Mehr als oder gleich 35 % (weicher Zustand), um sicherzustellen, dass bei wiederholtem Biegen kein Korngrenzenbruch auftritt;
Oberflächenbehandlung: Verzinnung, Vernickelung oder blankes Kupfer, mit Antioxidationslösungen, die je nach Anwendungsumgebung ausgewählt werden.
2. Gleichgewicht zwischen Zwischenschichtisolierung und Wärmeleitfähigkeit
Für neue Energiebatteriepakete wird eine 0,05 mm bis 0,1 mm starke Polyimidfolie (PI) oder hochtemperaturbeständiges PET als Zwischenschichtisolierung mit einer Temperaturbeständigkeit von bis zu 220 Grad verwendet, wobei die Wärmeleitfähigkeitseffizienz der Zwischenschicht erhalten bleibt und eine lokale Ansammlung von Hotspots vermieden wird.
Kontaktieren Sie uns
Wir liefern nicht nur standardisiertKupferlaminierte flexible ShuntsProdukte, sondern bieten auch integrierte technische Unterstützung, von der Materialauswahl und Strukturoptimierung bis hin zur Massenproduktion, zugeschnitten auf das aktuelle Design, die Installationsstruktur und neue Energieanwendungsszenarien der Kunden, um Projekten zu einem stabileren und effizienteren Langzeitbetrieb zu verhelfen.
