Flexible Aluminiumverbindung
Produktbeschreibung

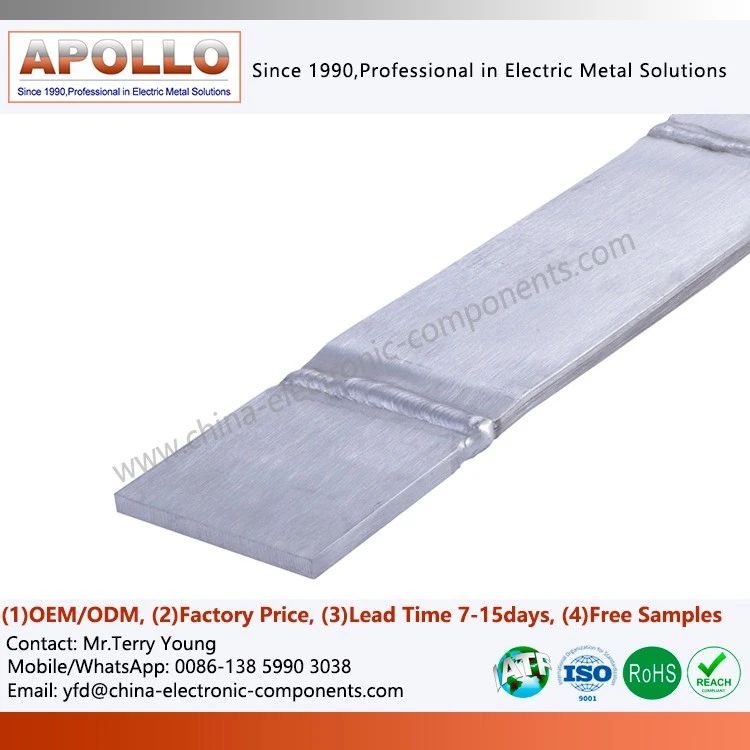

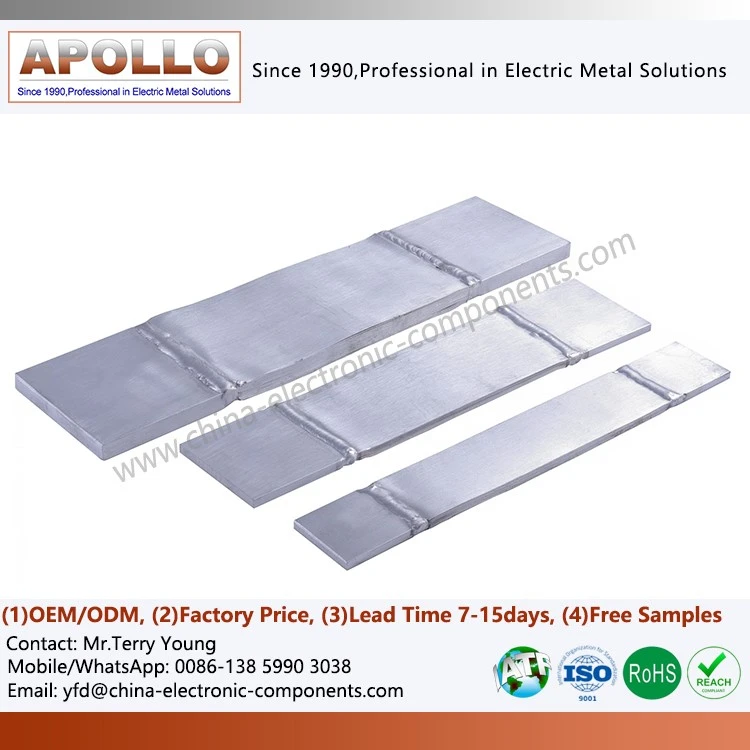

Die flexiblen Aluminiumverbindungen werden aus mehreren Schichten hochreiner Aluminiumfolie durch Präzisionslaminierung, Pressen, Schweißen oder Diffusionsschweißverfahren gebildet. Die Enden können je nach Anwendungsanforderungen als Crimpklemmen, Schweißenden, gelochte Anschlussplatten oder kundenspezifische Stromschienenstrukturen ausgeführt werden.

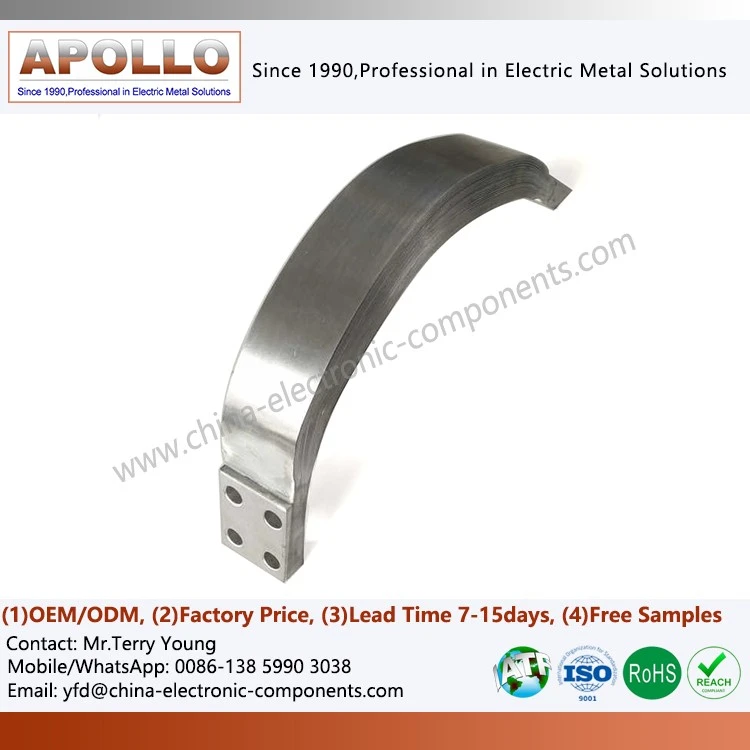

Der Mittelteil verfügt über eine flexible Schicht, die einen multidirektionalen Biege- und Verformungsausgleich ermöglicht und Leitfähigkeit und mechanische Flexibilität bei elektrischen Verbindungen ausgleicht.
Typische Strukturen sind:
Mehrschichtige Leiterbereiche aus Aluminiumfolie: Verwendung hochwertiger Aluminiumfolie, um eine stabile Stromleitung zu gewährleisten.
Geschweißte Enden: Erreicht durch integrierte Verbindung mittels Molekulardiffusionsschweißen oder Reibschweißen, wodurch ein geringer Kontaktwiderstand gewährleistet wird.
Optionale Isolierung oder Oberflächenbeschichtung: Zur Verlängerung der Lebensdauer können Antioxidations- oder Isolierschichten hinzugefügt werden.
Neudefinition der „Konnektivitätsmission“ von Sammelschienen: Warum sind „flexible Aluminiumleiter“ erforderlich?
Schwierigkeiten bei der Anpassung an den Weltraum
Gekrümmte Oberflächen, Ecken oder dynamische Verbindungspunkte innerhalb von Geräten (z. B. relative Verschiebung zwischen Batteriemodulen) erfordern maßgeschneiderte gebogene Stromschienen, was zu hohen Formkosten (über 10.000 RMB pro Bestellung) und langen Lieferzeiten (2–3 Wochen) führt.
Risiko von Vibrationsermüdung
Starre Aluminium-Sammelschienen neigen aufgrund der Spannungskonzentration bei hochfrequenten Vibrationen (z. B. 5–200 Hz/2 g) zum Bruch. Bei Batteriepaketen neuer Energiefahrzeuge treten während des Betriebs Schwingungsamplituden von ±5 mm auf, und herkömmliche Stromschienen haben eine 3-Jahres-Ausfallrate von über 15 %.
Gewichts- und Kostenkonflikt
Zur Gewichtsreduzierung werden Aluminiumlegierungen eingesetzt, deren Festigkeit jedoch nicht ausreicht; Durch die Verwendung von Kupferschienen verdoppelt sich das Gewicht, was den Energieverbrauch und die Transportkosten der Ausrüstung erhöht.
Fertigungsvorteile
| Umfassende Beherrschung der Kerndiffusionsschweißtechnologie | Wir verfügen über große Vakuumautoklaven oder Produktionslinien für kontinuierliches Diffusionsschweißen, die eine präzise Steuerung von Schweißtemperatur, Druck, Zeit und Vakuumniveau ermöglichen. Dies ist unsere zentrale technologische Barriere, die eine 100 %ige metallurgische Verbindung zwischen den Aluminiumfolienschichten ohne unvollständige Schweißnähte und ohne Oxidation gewährleistet. |
| Vollautomatisches Präzisionslaminieren und -schneiden | Vom Abwickeln, Reinigen und Ausrichten der Aluminiumfolie bis hin zum automatischen Zählen, Präzisionslaminieren und Laser- oder Stanzschneiden haben wir eine vollständige Prozessautomatisierung erreicht. Dies stellt nicht nur die Produktkonsistenz sicher, sondern ermöglicht auch eine kundenspezifische Produktion in großem Maßstab. |

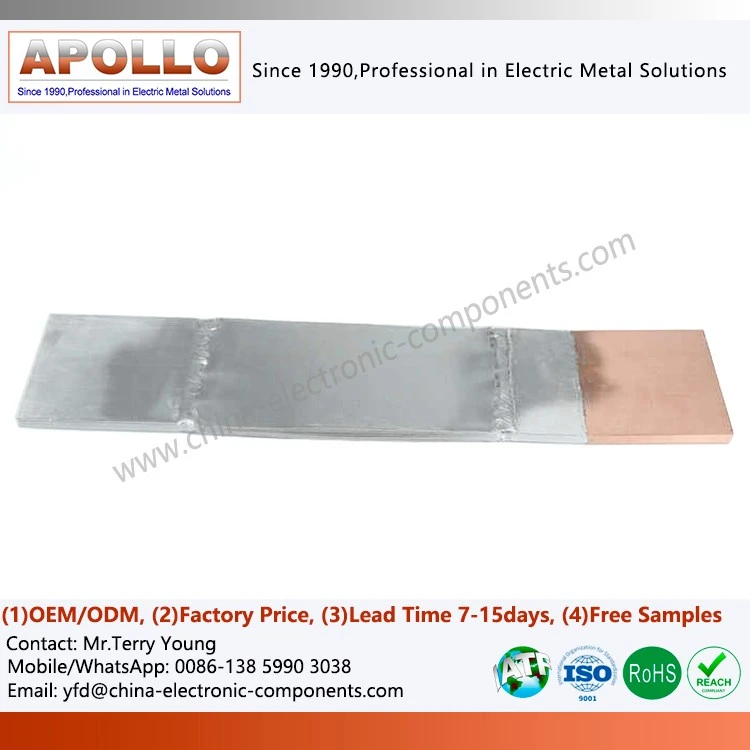

| Spezialisierte End-Gemeinsame Lösungen | Wir bieten eine Vielzahl von Endverbindungsprozessen an, darunter Hochleistungs-Ultraschallschweißen von Metallen, Reibschweißen, Kaltpressen und Laserschweißen. Insbesondere durch Ultraschallschweißen lassen sich hoch{3}}feste Aluminium-Aluminium- und Aluminium-Kupferverbindungen ohne Schädigung der Materialstruktur und mit äußerst geringem Übergangswiderstand erzielen. |
Technische Merkmale: Multi-dimensionale Durchbrüche in der Konnektivität
Leichte Verbindung
Die flexible Sammelschiene aus Aluminiumfolie wiegt nur ein-Drittel einer herkömmlichen Kupfersammelschiene, wodurch das Gesamtgewicht der elektrischen Ausrüstung erheblich reduziert und die Energieeffizienz verbessert wird. Bei Batteriesystemen für Elektrofahrzeuge führt dieses leichte Design direkt zu einer größeren Reichweite.
01
Anpassbare Verbindung
Die Stromschiene passt sich ohne zusätzliches Biegen oder Anpassen auf natürliche Weise an verschiedene komplexe räumliche Anordnungen an, was den Installationsprozess erheblich vereinfacht. Bei elektrischen Geräten, die eine komplexe Verkabelung erfordern, reduziert diese Anpassungsfähigkeit die Installationszeit um mehr als 40 %.
02
Hervorragende Leitfähigkeit
Hochreine Aluminiumfolie sorgt für eine hohe Leitfähigkeit der Sammelschiene, reduziert Energieverluste und verbessert die Gesamteffizienz des elektrischen Systems. Dieser Leitfähigkeitsvorteil ist besonders bei Hochstromanwendungen von Bedeutung.
03
Langfristige-Stabilität
Die Ermüdungsbeständigkeit und Korrosionsbeständigkeit der Aluminiumfolie stellen sicher, dass die Sammelschiene auch bei Langzeitgebrauch eine stabile Leitfähigkeit beibehält und Leistungseinbußen aufgrund von Materialalterung vermieden werden.
04
